泰克示波器怎么調時基模式

發布日期:2024-10-15 16:47:26         瀏覽數:

  泰克示波器以其卓越的性能和豐富的功能而聞名,其強大的時基系統是其核心競爭力之一。準確地設置和理解時基模式對于有效地使用示波器進行信號分析至關重要。本文將深入探討泰克示波器時基模式的各種類型、參數設置以及調節方法,并結合實際應用場景進行說明。

泰克示波器怎么調時基模式(圖1)

  泰克示波器的時基系統負責控制水平掃描速度,即波形在屏幕上的水平方向的顯示速度。時基模式的選擇直接影響著波形的顯示范圍、細節以及觀察效果。不同的模式適用于不同的測量需求,例如觀察快速變化的信號,或者需要觀察信號的長時間行為。

  泰克示波器主要時基模式

  泰克示波器提供了多種時基模式,常見的有:

  自動模式(AUTO):這是最常用的模式。示波器會自動選擇合適的掃描速度,以使波形在屏幕上占據適當?shù)谋壤?,并清晰地顯示主要細節。該模式非常適合于快速查看信號的基本特征,無需手動調整參數。然而,在需要精確控制掃描速度或觀察特定細節時,自動模式可能無法滿足需求。

  手動模式(MANUAL):在手動模式下,用戶可以手動設置水平掃描速度(時間/格),精確控制波形的水平顯示范圍。這種模式賦予用戶最大的靈活性,可以精確地觀察波形的特定部分,或者放大感興趣的信號細節。手動調整時,需要根據信號頻率和所需觀察精度選擇合適的掃描速度。例如,觀察高頻信號時需要選擇更快的掃描速度,而觀察低頻信號或長時間的信號變化則需要選擇更慢的掃描速度。

  延遲掃描模式(DELAYED SWEEP):延遲掃描模式允許用戶在波形的特定部分進行放大觀察。用戶可以設置一個延遲時間,從觸發事件開始,延遲一段時間后開始掃描。這對于觀察特定事件之后或之前的信號細節非常有用,例如觀察脈沖信號的上升沿或下降沿,或者觀察信號在特定時間段內的變化。這種模式通常配合觸發功能使用,實現精確的信號細節捕捉。

  滾屏模式(ROLL):滾屏模式允許連續地顯示信號,波形會持續地從屏幕右側滾動到左側。該模式適用于觀察長時間的信號變化,例如觀察信號的漂移或緩慢變化的趨勢。在滾屏模式下,通常不需要觸發功能。

  單次掃描模式(SINGLE):在單次掃描模式下,示波器僅觸發一次并顯示一個波形。這對于觀察一次性事件或需要精確測量單次波形的參數非常有用。觀察完波形后,需要重新觸發才能再次顯示波形。

  時基參數設置及調節方法

  除了選擇不同的模式外,用戶還需要調整一些關鍵參數來優化波形的顯示:

  水平掃描速度(Time/Div):這是最重要的參數,表示水平方向上每格代表的時間長度。單位通常為秒/格(s/div),毫秒/格(ms/div),微秒/格(μs/div),納秒/格(ns/div)等。調整該參數可以放大或縮小波形在水平方向上的顯示范圍。

  水平位置(Horizontal Position):該參數控制波形在屏幕上的水平位置,允許用戶左右移動波形以觀察不同的部分。

  延遲時間(Delay Time):在延遲掃描模式下,需要設置延遲時間,確定從觸發事件開始到掃描開始的時間間隔。

  觸發電平(Trigger Level):觸發電平?jīng)Q定了示波器觸發掃描的信號電平。正確的觸發電平設置對于在延遲掃描模式下精確地觀察信號的特定部分至關重要。

  這些參數通常可以通過示波器面板上的旋鈕、按鍵或觸摸屏進行調節。具體的調節方法取決于示波器的型號和界面設計,用戶應參考示波器的用戶手冊進行操作。

  實際應用舉例

  假設需要觀察一個具有快速上升沿的脈沖信號。首先,可以采用自動模式快速查看信號的整體形狀。然后,切換到手動模式,并調整時間/格參數,以放大上升沿區域。最后,可以考慮使用延遲掃描模式,設置合適的延遲時間和觸發電平,精確地觀察上升沿的細節,例如上升時間。

  如果需要觀察一個緩慢變化的直流信號,則可以選擇滾屏模式,連續地顯示信號的變化情況。

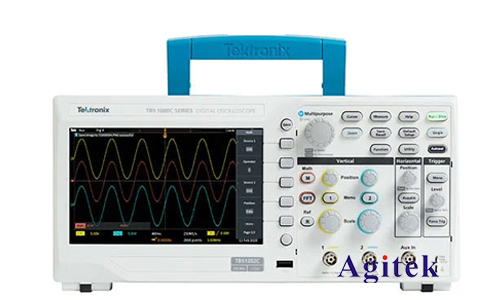

泰克示波器怎么調時基模式(圖2)

  泰克示波器的時基系統功能強大且靈活,其多種模式和參數設置可以滿足各種信號分析的需求。熟練掌握這些模式和參數的調節方法,對于提高測量精度和效率至關重要。用戶需要仔細閱讀示波器的用戶手冊,并結合實際應用場景,選擇合適的時基模式和參數,才能充分發揮泰克示波器的強大功能,如果您有更多疑問或需求可以關注西安安泰測試AG哦!非常榮幸為您排憂解難。
