泰克示波器怎么測試觸發電頻

發布日期:2024-10-16 17:04:18         瀏覽數:

  泰克示波器作為精密測量?jī)x器,其觸發功能在信號分析中至關重要。準確地測試觸發電頻,不僅需要熟練掌握示波器的操作,更需要理解其內部工作原理以及不同觸發模式的特性。本文將深入探討如何利用泰克示波器精確測試觸發電頻,并對相關原理進行詳細闡述。

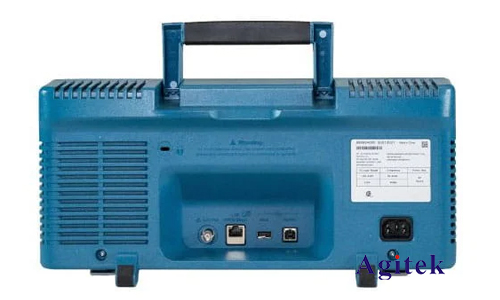

泰克示波器怎么測試觸發電頻(圖1)

  首先,我們需要明確“觸發電頻”的含義。在示波器中,觸發電頻通常指觸發信號的頻率,即示波器用來穩定波形的周期性信號的頻率。該頻率與被測信號的頻率可能相同,也可能不同,取決于測試目的和所選擇的觸發模式。正確的觸發設置是獲得穩定、清晰波形的前提,而觸發電頻的準確測定則直接影響測試結果的可靠性。

  泰克示波器提供多種觸發模式,例如邊沿觸發、脈寬觸發、電平觸發、視頻觸發等等,每種模式的觸發電頻測量方法略有不同,但其核心思想都是利用示波器捕捉并分析觸發信號的周期性變化。

  一、基于邊沿觸發的電頻測量:

  邊沿觸發是最常用的觸發模式,其觸發點由信號波形的上升沿或下降沿決定。要精確測量觸發電頻,需要進行如下步驟:

  1.選擇合適的觸發源和耦合方式:將探頭正確連接到觸發信號源,并選擇合適的耦合方式(DC、AC或HF REJ)。選擇錯誤的耦合方式可能會引入噪聲,影響測量精度。對于高頻信號,應優先考慮50Ω的阻抗匹配,以減少信號反射和失真。

  2.設置合適的觸發電平:觸發電平的設置直接影響觸發點的選擇。需要根據觸發信號的幅度,選擇合適的電平,使其能夠可靠地觸發,避免漏觸發或假觸發??梢允褂檬静ㄆ鞯淖詣?dòng)設置功能,或者手動調整至**狀態。觀察波形,確保觸發點穩定且在合理的范圍內。

  3.觀察和測量周期:觸發成功后,示波器將會顯示穩定的波形。利用示波器的光標測量功能,測量波形的一個完整周期的水平時間間隔(即周期T)。通過計算頻率f=1/T,即可得到觸發電頻。泰克示波器的高精度時間基準確保了測量的準確性。為了提高精度,可以多次測量并取平均值。

  4.考慮時間基準精度:示波器的時間基準精度直接影響頻率測量的精度。在測量報告中,需要注明所使用示波器的時間基準精度,并考慮其對測量結果的影響。

  二、基于其他觸發模式的電頻測量:

  除了邊沿觸發,其他觸發模式的電頻測量方法也大同小異。例如,在脈寬觸發模式下,觸發條件取決于信號脈沖的寬度,測量時需要關注脈沖的寬度和重復頻率,并根據實際情況選擇合適的測量方法。在電平觸發模式下,觸發條件取決于信號電平是否達到設定閾值,測量時需要關注觸發電平的穩定性。視頻觸發模式則針對視頻信號,測量方法會更加復雜,需要結合視頻信號的特性進行分析。

  三、提高測量精度的技巧:

  使用高精度探頭:高精度探頭能夠減少信號衰減和失真,提高測量精度。

  減少噪聲干擾:良好的接地和屏蔽措施能夠有效減少噪聲干擾,提高測量精度。

  選擇合適的帶寬:示波器的帶寬應大于被測信號的頻率,以避免信號失真。

  使用平均功能:對于噪聲較大的信號,可以使用示波器的平均功能,提高測量精度。

  校準示波器:定期校準示波器,確保其測量精度。

泰克示波器怎么測試觸發電頻(圖2)

  準確測量觸發電頻是利用泰克示波器進行信號分析的關鍵步驟。本文詳細介紹了利用泰克示波器進行電頻測量的各種方法,并分析了影響測量精度的因素,以及提高測量精度的技巧。熟練掌握這些方法和技巧,能夠有效提高測試效率和準確性,為后續的信號分析提供可靠的數據支撐。然而,需要強調的是,實際操作中,需要根據具體的測試對象和需求,靈活選擇合適的觸發模式和測量方法,并結合自身的經驗進行判斷和調整,才能獲得最準確的測試結果。同時,深入理解示波器的各項參數和功能,也是提高測試水平的關鍵,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
