泰克MSO68B示波器測試晶振的使用方法

發布日期:2024-10-17 16:45:38         瀏覽數:

  泰克MSO68B示波器是一款高性能的混合信號示波器,廣泛應用于電子產品的開發、調試和測試領域。晶振作為電子產品中一個關鍵組成部分,其性能直接影響產品的穩定性和精確度。因此,使用高性能示波器測試晶振的性能是非常重要的。本文將介紹使用泰克MSO68B示波器測試晶振的方法和步驟。

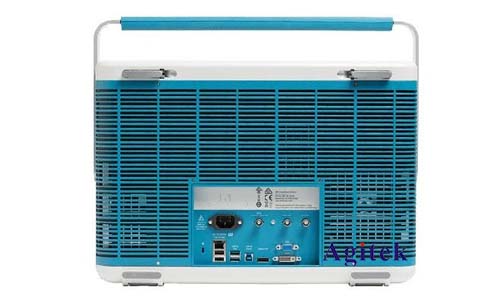

泰克MSO68B示波器測試晶振的使用方法(圖1)

  準備工作

  在開始測試之前,需要準備以下幾樣東西:

  泰克MSO68B示波器

  晶振模塊(含有待測晶振)

  測試探頭(10:1或20:1探頭均可)

  交流電源(非必需)

  如果晶振模塊需要外部電源,請確保電源已經連接并且通電。

  示波器設置

  打開泰克MSO68B示波器,進入主菜單界面,選擇“信號設置”選項。然后,選擇“通道1”或“通道2”作為信號輸入通道。在示波器的控制面板上,找到“電壓”選項,設定電壓范圍為適合于晶振的工作電壓范圍,例如1V至5V。如果不確定,請設定范圍為最大值,以保證安全。

  在示波器的右側控制面板上,找到“觸發”選項,設定觸發類型為“脈沖寬度”,并設定觸發電平為通道的中點,即工作電壓的一半。這種設置可以幫助我們捕捉晶振的上升沿和下降沿。

  然后,進入“時間設置”菜單,找到“采樣率”選項,設定采樣率為最高值,例如10 GS/s。高采樣率可以幫助我們捕捉細小的信號變化。

  連接探頭和晶振

  將測試探頭連接到晶振模塊的信號輸出端。確保探頭的阻抗匹配,防止信號反射和失真。探頭的連接方式可以參考示波器的用戶手冊。

  啟動示波器

  啟動示波器,進入波形顯示界面。使用“自動設置”功能,可以使示波器自動對信號進行峰值和基準線的檢測和調整。這樣,可以快速地得到晶振信號的波形顯示。

  分析晶振性能

  在波形顯示界面中,觀察晶振信號的頻率、幅度和波形形狀。察看晶振信號的上升沿和下降沿是否清晰明了。觀察是否有頻率漂移、幅度變化或其他異?,F象。

  如果需要進行更詳細的分析,可以使用示波器的“fft”功能,對晶振信號進行快速傅立葉變換,這可以幫助我們分析信號的頻域特性。

  記錄和保存數據

  如果需要記錄和保存數據,可以使用示波器的“數據記錄”功能。這個功能可以記錄和保存波形數據、頻譜數據和其他類型的數據。用戶可以選擇數據保存的格式,例如CSV、PDF、JPEG等。

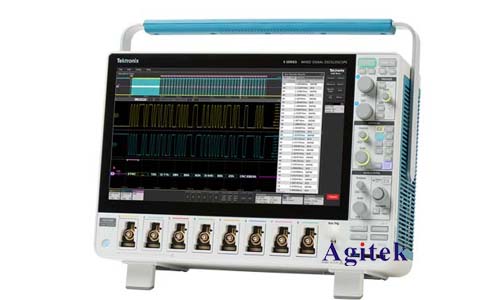

泰克MSO68B示波器測試晶振的使用方法(圖2)

  泰克MSO68B示波器是一款高性能的混合信號示波器,廣泛應用于電子產品的開發、調試和測試領域,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
