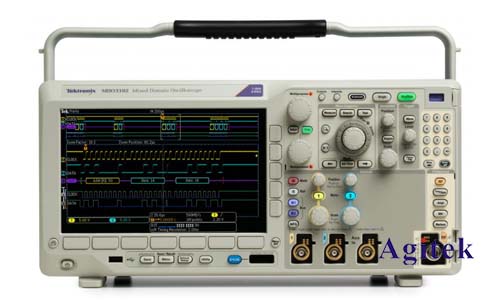

泰克MDO3022混合域示波器以其強大的功能和易用性而聞名，其靈活多樣的觸發方式更是高效調試電路和系統的關鍵。本文將深入探討MDO3022的各種觸發模式，并詳細解釋其使用方法和應用場景。

　　一、觸發機制的基本原理

　　在理解MDO3022的各種觸發方式之前，首先需要了解示波器觸發機制的基本原理。觸發是指示波器根據預設的條件，選擇并捕捉特定的信號片段進行顯示。觸發事件發生時，示波器將開始采集數據，并將采集到的數據顯示在屏幕上。如果沒有觸發事件發生，示波器將持續等待，直到觸發條件滿足。觸發事件的發生決定了波形的起始點，從而確保用戶能夠捕捉到感興趣的信號部分，而非大量的無用數據。

　　MDO3022的觸發系統基于高速數字信號處理器(DSP)和先進的算法，能夠?qū)崿F(xiàn)多種復雜的觸發條件和模式，滿足不同應用場景的需求。

　　二、MDO3022的主要觸發方式

　　MDO3022提供了豐富的觸發方式，主要包括以下幾種：

　　1.邊沿觸發:這是最常用的觸發方式。用戶可以選擇觸發邊沿（上升沿或下降沿），并設置觸發電平。當輸入信號的波形跨過設定的觸發電平且滿足所選邊沿時，示波器就會觸發。這適用于觀察周期性信號，例如正弦波、方波等。用戶可以調整觸發電平、耦合方式（DC、AC、GND）以及觸發邊沿，以精準捕捉目標信號。

　　2.脈沖寬度觸發:此觸發方式用于捕捉特定脈沖寬度的信號。用戶可以設置脈沖寬度上限和下限，只有當輸入信號的脈沖寬度落在該范圍內時，示波器才會觸發。這在檢測信號異常、脈沖丟失等故障時非常有用。

　　3.電平觸發:該觸發方式基于輸入信號是否超過或低于指定的電平。只要信號超過或低于設定電平，就會觸發示波器。與邊沿觸發不同的是，電平觸發不關心信號的上升或下降沿。

　　4.窗口觸發:窗口觸發結合了電平觸發和時間測量功能。用戶可以設置兩個電平，只有當信號同時滿足這兩個電平條件（例如，信號先超過上限電平，然后低于下限電平），且滿足時間窗口條件時，才會觸發。這對于捕捉特定的信號序列或特定時間間隔內的事件非常有效。

　　5.斜率觸發:該觸發模式用于捕捉信號斜率變化滿足特定條件的事件。用戶可以設置斜率的正負和大小，只有當信號斜率滿足條件時，示波器才會觸發。這對于檢測信號變化率過快或過慢的情況非常有用。

　　6.視頻觸發:MDO3022支持視頻觸發，可以用于分析視頻信號，例如HDMI、SDI等。用戶可以設置觸發條件，例如特定視頻格式、特定顏色或同步信號，以便捕捉特定視頻幀或事件。

　　7.邏輯觸發:對于復雜的數字信號，MDO3022支持邏輯觸發。用戶可以組合多個通道的信號，并根據邏輯關系（例如AND、OR、XOR）設置觸發條件。這對于調試復雜數字電路非常重要。

　　8.協議觸發:MDO3022支持多種協議觸發，例如I2C、SPI、UART、CAN等。用戶可以選擇相應的協議，并設置觸發條件，以便捕捉特定協議數據包或事件。這極大地簡化了協議分析和調試過程。

　　三、觸發設置及優化

　　有效地使用MDO3022的觸發功能需要對觸發參數進行適當?shù)脑O(shè)置和優化。這包括：

　　選擇合適的觸發模式:根據被測信號的特點和調試目標，選擇合適的觸發模式。

　　調整觸發電平:正確設置觸發電平對于捕捉目標信號至關重要。過高或過低的觸發電平都可能導致漏觸發或誤觸發。

　　設置觸發耦合:選擇合適的耦合方式（DC、AC或GND），以消除噪聲干擾，并準確捕捉目標信號。

　　使用觸發保持:觸發保持功能可以延長觸發事件的顯示時間，方便觀察信號細節。

　　調整觸發預觸發:預觸發功能可以顯示觸發事件之前的信號，幫助用戶分析事件的起因。

　　使用觸發模式組合:MDO3022支持多種觸發模式的組合，用戶可以根據需要組合不同的觸發模式，以實現更復雜的觸發條件。

　　泰克MDO3022混合域示波器強大的觸發功能是其核心優勢之一。通過靈活運用各種觸發方式和參數設置，用戶可以高效地調試各種電路和系統，快速定位問題，提高工作效率。理解并掌握這些觸發方式對于充分發揮MDO3022的潛力至關重要，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
