差分信號與測量挑戰

　　差分信號是指兩個信號幅度大小相等，極性相反的信號。它相對于單端信號具有顯著的優勢：更高的抗噪能力，更低的干擾，以及更長的傳輸距離。然而，差分信號的測量也面臨一些挑戰：

　　探頭選擇:單端探頭無法有效測量差分信號，必須使用差分探頭。差分探頭能夠同時測量?jī)蓷l信號線上的電壓差，并抑制共模噪聲。選擇合適的差分探頭至關重要，探頭的帶寬、輸入阻抗和共模抑制比(CMRR)必須滿足被測信號的要求。安捷倫提供多種不同規格的差分探頭，以滿足不同應用需求。

　　阻抗匹配:為了避免信號反射和失真，必須確保示波器的輸入阻抗與信號源和傳輸線的阻抗匹配。不匹配的阻抗會導致信號衰減、反射和波形畸變，從而降低測量精度。

　　噪聲抑制:差分信號雖然抗噪能力強，但環境噪聲仍然可能影響測量結果。除了選擇合適的差分探頭外，還需要采取其他措施來抑制噪聲，例如：使用屏蔽線、接地良好、合理布線等。

　　共模噪聲抑制:差分探頭的共模抑制比(CMRR)指的是其抑制共模噪聲的能力。CMRR越高，則對共模噪聲的抑制能力越強，測量精度越高。選擇高CMRR的差分探頭對于精確測量差分信號至關重要。

　　帶寬限制:高速差分信號的測量需要高帶寬的示波器和探頭。帶寬不足會導致信號失真，無法準確捕捉信號細節。

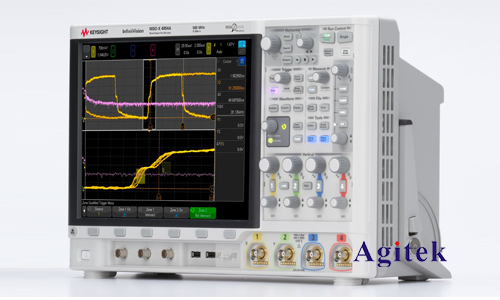

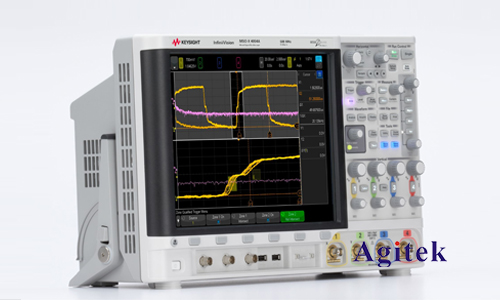

　　安捷倫示波器差分信號測量方法

　　安捷倫示波器提供了多種功能來支持差分信號的精確測量：

　　1.差分探頭連接:正確連接差分探頭至關重要。確保探頭與示波器的接口匹配，并正確連接到被測信號的兩條線上。

　　2.示波器設置:在示波器上正確設置觸發方式、垂直比例、時間刻度等參數。對于高速信號，需要選擇合適的采樣率和垂直分辨率。

　　3.帶寬限制設置:根據被測信號的特性設置合適的帶寬限制，以避免高頻噪聲的干擾。

　　4.觸發方式的選擇:選擇合適的觸發方式，例如邊緣觸發或電平觸發，確保能夠穩定地捕捉到被測信號。

　　5.數學運算功能:安捷倫示波器具有強大的數學運算功能，可以對測量結果進行處理，例如計算峰峰值、平均值、有效值等。

　　提升測量精度的技巧

　　探頭校準:定期校準差分探頭，確保其精度和一致性。

　　地線連接:良好的地線連接可以有效地抑制噪聲。

　　屏蔽措施:使用屏蔽線和屏蔽盒可以有效地減少外部電磁干擾。

　　信號完整性分析:結合示波器的信號完整性分析功能，可以分析信號傳輸過程中的失真和反射，從而提高測量精度。

　　應用案例分析

　　高速串行數據傳輸:利用安捷倫示波器和差分探頭，可以精確測量高速串行數據傳輸中的眼圖，評估信號質量和數據速率。

　　精密儀器控制:在精密儀器控制系統中，差分信號常用于傳遞控制信號。安捷倫示波器可以用于檢測控制信號的精度和穩定性。

　　通信系統測試:在通信系統中，差分信號廣泛應用于各種接口。安捷倫示波器可以用于測試通信系統的信號質量和性能。

　　利用安捷倫示波器進行差分信號精確測量需要選擇合適的探頭，正確設置參數，并采取有效的噪聲抑制措施。本文介紹的方法和技巧可以幫助工程師和研究人員提高差分信號測量的精度和效率，從而更好地理解和應用差分信號技術，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
