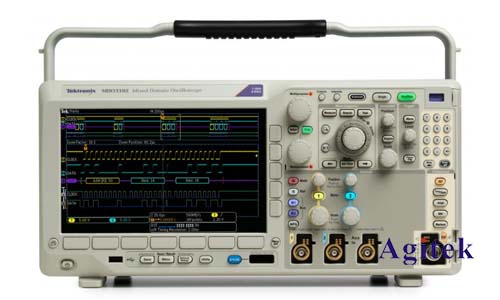

泰克MDO3022示波器測頻率
在電子工程、通信、物理等領域,精確的頻率測量至關重要。泰克MDO3022混合域示波器以其強大的功能和高精度性能,成為許多專業人士的首選。下面將深入探討如何利用MDO3022示波器進行精確的頻率測量,并分析可能出現的誤差來源及相應的解決方法。
MDO3022示波器的頻率測量功能
MDO3022示波器提供了多種頻率測量方法,主要包括:
自動測量功能:這是最便捷的測量方法,只需連接信號,示波器即可自動識別并測量頻率。該功能通?;谥芷跍y量,精度受限于信號的穩定性和示波器的采樣率。
手動測量功能:用戶可以手動選擇測量區間,并通過游標精確測量信號的周期,進而計算頻率。這種方法適用于復雜的信號或需要更高精度的測量。
FFT分析:快速傅里葉變換(FFT)是一種強大的信號分析工具,可以將時域信號轉換為頻域信號,精確地顯示信號的頻率成分及其幅度。MDO3022內置強大的FFT功能,可以進行高精度的頻率分析,尤其適用于復雜信號的頻率成分分析。
精確頻率測量的步驟及技巧
無論采用哪種測量方法,都需要關注以下幾個方面以保證測量精度:
1.探頭選擇與校準:選擇合適的探頭對于準確測量至關重要。應根據信號的幅度和頻率選擇合適的衰減比和帶寬。探頭校準是保證測量準確性的關鍵步驟,必須定期進行。
2.信號源穩定性:被測信號的穩定性直接影響測量精度。不穩定的信號會造成測量結果的波動,影響測量準確性。應確保信號源的穩定性,必要時可以使用信號發生器產生穩定的測試信號。
3.采樣率設置:MDO3022的采樣率必須足夠高才能準確捕捉信號的細節。對于高頻信號,需要選擇更高的采樣率。采樣率過低會導致信號失真,進而影響頻率測量精度。
4.觸發設置:合適的觸發設置能夠確保示波器捕捉到信號的穩定部分,從而提高測量精度。不同的信號需要不同的觸發模式,例如邊沿觸發、脈沖觸發等。
5.時間基準設置:選擇合適的時間基準可以清晰地顯示信號的周期,方便手動測量頻率。
6.FFT參數設置:使用FFT進行頻率測量時,需要選擇合適的FFT參數,例如窗函數類型、FFT點數等,以減少頻譜泄漏和提高頻率分辨率。
四、誤差分析及解決方案
頻率測量過程中可能出現多種誤差,例如:
量化誤差:由于示波器的數字化特性,會產生量化誤差。提高采樣率可以減小這種誤差。
時間抖動誤差:信號源的時間抖動會影響周期測量精度。選擇更穩定的信號源可以減小這種誤差。
探頭誤差:探頭本身的特性和連接不當會引入誤差。選擇合適的探頭并進行校準可以減小這種誤差。
系統誤差:示波器自身可能存在系統誤差,需要定期校準以減小誤差。
應用案例
以下是一些MDO3022示波器頻率測量的應用案例:
晶振頻率測量:MDO3022可以精確測量晶振的頻率,確保其工作在正確的頻率范圍內。
電源開關頻率測量:測量開關電源的開關頻率,分析其穩定性和效率。
通信信號頻率測量:測量各種通信信號(例如,GSM、WiFi)的載波頻率,分析信號質量。
音頻信號頻率分析:使用FFT分析音頻信號的頻率成分,進行音頻信號處理和分析。
泰克MDO3022示波器是一款功能強大的儀器,可以進行高精度的頻率測量。通過選擇合適的測量方法、合理設置參數并仔細分析誤差來源,可以獲得準確可靠的測量結果。本文提供的方法和技巧能夠幫助用戶更好地利用MDO3022示波器進行頻率測量,提升工作效率。熟練掌握這些技巧,將有助于工程師和科研人員在各種應用場景中高效準確地完成頻率測量任務,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
