是德DSOX4022A示波器測量的適用條件

發布日期:2024-10-28 16:22:05         瀏覽數:

  是德科技(Keysight)DSOX4022A是一款2通道、200MHz帶寬的數字存儲示波器,廣泛應用于電子工程、科研教育等領域。其精確的測量能力依賴于正確的使用方法和合適的測量條件。本文將詳細闡述DSOX4022A示波器測量的適用條件。

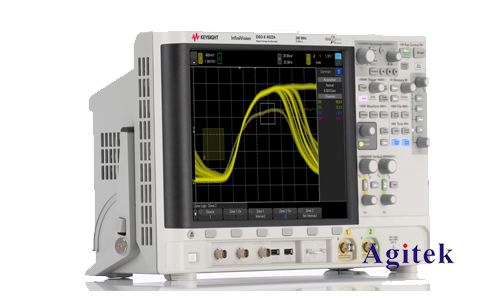

是德DSOX4022A示波器測量的適用條件(圖1)

  一、信號特性與測量適用性

  DSOX4022A的測量能力并非對所有信號都適用。其性能指標,例如帶寬、采樣率、垂直分辨率等,都會影響測量結果的準確性。

  1.帶寬限制:DSOX4022A的200MHz帶寬意味著其能夠準確測量頻率低于200MHz的信號。對于高于200MHz的信號,測量結果會失真,甚至無法正確捕捉信號波形。因此,在選擇使用DSOX4022A進行測量時,必須確認信號的最高頻率在可測量范圍內。如果信號包含高于200MHz的高頻成分,則需要考慮使用更高帶寬的示波器。此外,需要注意的是,即使信號的最高頻率在200MHz以內,如果信號的上升沿/下降沿時間非常短,也會因為帶寬限制而導致波形失真,從而影響測量精度。

  2.采樣率限制:DSOX4022A的采樣率決定了其能夠捕捉信號細節的能力。采樣率不足會導致信號欠采樣,出現混疊現象,從而導致測量結果不準確。對于高速變化的信號,需要選擇更高的采樣率設置,以獲得更精確的波形。用戶應根據被測信號的特性,合理調整采樣率,避免混疊現象的出現。

  3.信號幅度:DSOX4022A具有特定的垂直范圍,超出此范圍的信號將無法被正確測量。在測量之前,應根據被測信號的幅度調整垂直刻度,確保信號波形完整地顯示在屏幕上,避免信號削波。如果信號幅度過大,應使用衰減器降低信號幅度,避免損壞示波器。

  4.信號類型:DSOX4022A可以測量多種類型的信號,例如正弦波、方波、三角波等。但是,對于一些復雜的信號,例如高頻噪聲干擾嚴重的信號或者具有復雜調制方式的信號,可能需要更高級的示波器或配套的分析軟件進行處理。

  二、探頭選擇與連接

  探頭的選擇和連接對于測量結果的準確性至關重要。

  1.探頭帶寬:探頭的帶寬必須高于或至少等于示波器的帶寬。使用帶寬較低的探頭會限制示波器的性能,導致信號失真。

  2.探頭阻抗匹配:探頭與示波器的阻抗應該匹配,以避免信號反射和衰減。通常情況下,示波器輸入阻抗為1MΩ,探頭也應選擇相同阻抗的。

  3.探頭連接:正確的探頭連接是保證測量準確性的前提。確保探頭連接牢固,避免接觸不良造成信號衰減或干擾。

  三、環境因素的影響

  環境因素也會影響DSOX4022A的測量結果。

  1.溫度:溫度變化會影響示波器的電路性能,從而影響測量精度。應盡量在穩定的溫度環境下進行測量。

  2.電磁干擾:電磁干擾會引入噪聲,影響測量結果的準確性。應盡量減少電磁干擾源,例如高頻設備、強電磁場等。必要時可以使用屏蔽措施,例如屏蔽線纜、屏蔽箱等。

  3.接地:良好的接地可以減少噪聲和干擾,提高測量精度。應確保示波器和被測設備都具有良好的接地。

  四、測量設置與參數選擇

  合適的測量設置和參數選擇是獲得準確測量結果的關鍵。

  1.時間刻度:根據被測信號的頻率和周期選擇合適的時間刻度,確保能夠完整地顯示信號波形。

  2.垂直刻度:根據被測信號的幅度選擇合適的垂直刻度,確保信號波形不會被削波或淹沒在噪聲中。

  3.觸發設置:正確的觸發設置是確保穩定捕捉信號波形的前提。應根據被測信號的特點選擇合適的觸發類型、電平、邊沿等參數。

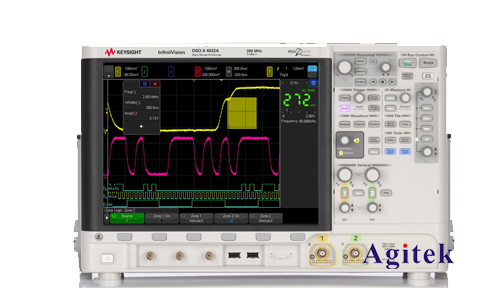

是德DSOX4022A示波器測量的適用條件(圖2)

  DSOX4022A示波器是一款功能強大的測量儀器,但其測量能力并非無限的。為了獲得準確可靠的測量結果,用戶必須充分了解其適用條件,并根據被測信號的特性和環境因素選擇合適的探頭、設置參數,并采取必要的措施減少干擾。只有這樣,才能充分發揮DSOX4022A的性能,并獲得高質量的測量結果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
