是德DSOX4022A示波器在汽車電子測試
汽車電子技術的飛速發展對測試測量設備提出了更高的要求。作為一款高性能示波器,是德科技(Keysight)DSOX4022A憑借其卓越的性能和豐富的功能,在汽車電子測試領域展現出強大的優勢,成為眾多工程師和測試人員的首選。本文將深入探討DSOX4022A示波器在汽車電子測試中的具體應用。
DSOX4022A示波器的關鍵特性及優勢

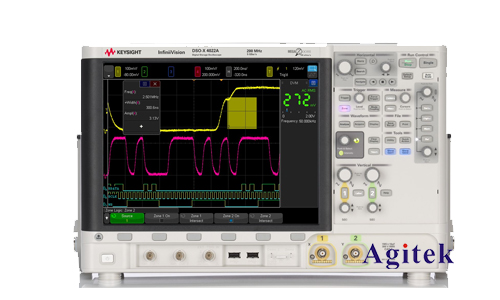

DSOX4022A是一款2通道、200MHz帶寬的數字存儲示波器,其關鍵特性使其在汽車電子測試中脫穎而出:
高帶寬和采樣率:200MHz的帶寬足以捕捉汽車電子系統中大多數信號的細節,而高速采樣率則確保能夠精確地捕獲快速變化的信號,例如CAN總線通信、脈沖寬度調制(PWM)信號以及高頻干擾信號。這對于分析復雜的電子控制單元(ECU)的運行狀況至關重要。
豐富的觸發功能:DSOX4022A提供多種觸發模式,例如邊沿觸發、脈沖寬度觸發、視頻觸發等,能夠精確地捕獲感興趣的事件。這對于分析間歇性故障和特定事件至關重要,例如汽車點火系統故障或CAN總線錯誤幀的識別。其強大的觸發功能可以有效地減少測試時間,提高測試效率。
多種測量功能:除了基本的電壓、時間測量外,DSOX4022A還提供頻率、周期、上升時間、下降時間等多種測量功能,并能夠自動進行測量和計算,極大地提高了測試效率和精度。這對于汽車電子系統中各種參數的精確測量和分析至關重要,例如引擎轉速信號的頻率測量、燃料噴射器的脈沖寬度測量等。
強大的分析軟件:DSOX4022A配備了強大的分析軟件,支持波形數學運算、FFT分析、協議解碼等功能。這使得工程師能夠更深入地分析信號,例如對CAN總線、LIN總線等汽車通信協議進行解碼,分析通信數據,識別通信錯誤,從而迅速定位問題。
便攜性和可靠性:DSOX4022A體積小巧,重量輕便,便于攜帶到不同的測試環境中進行測試,例如汽車實驗室、生產線或者車輛現場。其堅固耐用的設計也確保了其在惡劣環境下的可靠運行。
DSOX4022A在汽車電子測試中的具體應用案例
DSOX4022A在汽車電子測試中有著廣泛的應用,例如:
ECU測試:DSOX4022A可以用于測試ECU的各種輸入輸出信號,例如傳感器信號、執行器信號、以及內部總線通信信號。通過觀察這些信號的波形和參數,可以判斷ECU的運行是否正常,并找出潛在的故障。
電力電子系統測試:在混合動力汽車和電動汽車中,電力電子系統扮演著關鍵角色。DSOX4022A可以用于測試逆變器、電機驅動器等電力電子器件的性能,例如開關波形、電壓電流波形等,從而評估其效率和可靠性。
車身電子系統測試:DSOX4022A可以用于測試車身電子系統,例如燈光控制系統、中央門鎖系統等,確保其正常運行。通過觀察各個部件之間的通信信號,可以分析其交互過程,找出潛在的故障點。
傳感器測試:DSOX4022A可以用于測試各種汽車傳感器,例如速度傳感器、壓力傳感器、溫度傳感器等,驗證其輸出信號的精度和可靠性。
DSOX4022A的局限性
盡管DSOX4022A具有諸多優勢,但其也存在一些局限性:
帶寬限制:200MHz的帶寬對于某些高頻信號的測試可能不夠。對于需要更高帶寬的測試,需要選擇更高帶寬的示波器。
通道數限制:只有兩個通道,對于需要同時觀察多個信號的測試可能不夠。
價格:相比于入門級示波器,DSOX4022A的價格相對較高。
是德科技DSOX4022A示波器憑借其高性能、豐富的功能和強大的分析軟件,在汽車電子測試領域具有顯著的優勢。其在ECU測試、電力電子系統測試、車身電子系統測試以及傳感器測試等方面都有著廣泛的應用。雖然存在帶寬和通道數的限制以及較高的價格,但其強大的性能和可靠性使其成為汽車電子測試領域不可或缺的重要工具,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
