材料電磁學特征表征

發布日期:2024-10-30 16:18:37         瀏覽數:

  在材料電磁特性的表征過程中,通常需要測試以下幾個關鍵參數:

  1.介電常數:反映材料在電場作用下的極化能力,是描述電能儲存的關鍵參數。高介電常數材料通常應用于電容器、微波器件等需要電場能量?jī)?chǔ)存的領域。

  2.損耗角正切:描述了材料在電場下的能量損耗情況,即在交流電場中由于內部摩擦而損耗的能量。低損耗角正切的材料適用于高頻器件,能夠減少信號衰減和熱損耗。

  3.磁導率:反映材料在磁場中的磁化能力,通常分為相對磁導率和絕對磁導率。該參數在高頻電磁應用中尤其重要,例如在天線和微波吸收材料的設計中。

  4.電導率:表示材料的導電能力,尤其是在高頻或射頻應用中,導電率會影響材料的電磁性能。高導電材料一般應用于屏蔽和導電層,而絕緣材料則要求低電導率。

  這些參數共同構成了材料電磁特性的完整表征

  在電磁材料測試中,介電常數和損耗角正切是關注比較多的參數。它們分別表明了材料在電場中的儲能能力和能量損耗情況。以下詳細說明這兩個參數及其在材料電磁特性測試中的重要性。

  1.介電常數

  介電常數,又稱為相對介電常數,是衡量材料在電場作用下的極化能力。它描述了材料儲存電能的能力,通常定義為材料電容能力與真空電容的比值,表示為:

材料電磁學特征表征(圖1)

  ?極化作用:當電場施加在介電材料上,材料的電偶極子會發生位移,這種現象稱為極化。極化程度越高,材料的介電常數越大,這表明材料能夠在電場中儲存更多的電能。

  ?介電常數的物理意義:高介電常數的材料,如水、陶瓷或特種電介質,在電場下具有較高的極化響應,適合用在電容器等需要高電荷儲存能力的應用中。相比之下,低介電常數材料如空氣、聚四氟乙烯(PTFE),在電場下產生的極化效應較小,因此常用于絕緣和隔離應用。

  ?頻率依賴性:介電常數隨頻率變化。一般在低頻段,材料的極化響應較為明顯,但隨著頻率升高,材料的極化時間滯后現象增強,導致介電常數逐漸減小。這一頻率依賴特性對于高頻應用(如射頻和微波)尤為重要。

  2.損耗角正切

  損耗角正切又稱為介質損耗,描述了材料在電場作用下的能量損耗情況。在實際應用中,介質損耗通常都是用介質損耗角的正切tanδ來表示的。用tanδ值來研究電介質損耗具有以下兩個明顯的優點:

 ?。?)tanδ值可以和介電常數ε同時測量得到;

 ?。?)tanδ值與測量樣品的大小和形狀都無關,是電介質自身的屬性,并且在許多情況下,tanδ值比ε值對介質特性的改變敏感的多

  ?物理意義:在交流電場下,材料內部的極化會導致一部分電能轉化為熱能,損耗角正切越高,表明材料的能量損耗越大。例如,在射頻或微波電路中,高損耗角的材料會導致信號的顯著衰減并產生熱損耗。

  ?應用影響:低損耗角正切材料(如某些陶瓷和石英)常用于高頻應用中,以減少信號損耗和熱量積累。相比之下,損耗較高的材料(如某些高分子材料)在高頻下不適用,因?yàn)槟芰繐p失過大,不利于高頻信號傳輸。

  3.為什么用介電常數和損耗角正切來表征材料的電磁特性?

  選擇介電常數和損耗角正切來表征材料電磁特性是因?yàn)樗鼈冎苯臃从沉瞬牧显陔妶?chǎng)作用下的核心響應:

  1.描述儲能與損耗特性:介電常數代表材料的儲能能力,損耗角正切表示能量損耗情況。這兩者共同描述了材料在電場中的表現。例如,介電常數較高但損耗角正切較低的材料適合用于儲能應用,如高頻電容器;而損耗較低的材料適用于信號傳輸。

  2.頻率響應分析:材料的介電常數和損耗角正切通常是頻率的函數,通過研究其隨頻率的變化,能了解材料在不同頻率下的性能,這在通信和微波等高頻應用中至關重要。例如,介電常數隨頻率的變化可影響天線的諧振頻率,從而改變電磁波的傳播速度。

  3.優化電磁設計:在設計天線、濾波器、微波組件等電磁器件時,常需材料具有特定的介電常數和較低的損耗角正切,以確保電磁波在器件中的傳播損耗最小化。這些參數使設計者能夠選擇合適的材料來達到設計目標。

  4.熱和能量管理:高頻電場下,材料中的能量損耗會轉化為熱能,造成器件溫升。損耗角正切能夠預測材料在電場中的發熱程度,對高功率和高頻系統的散熱設計非常重要。例如,低損耗材料更適合用于高頻功率放大器,以減少熱積累。

  舉例:

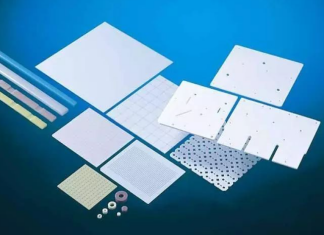

 ?、偬沾苫宀牧希焊呓殡姵?shù)的陶瓷材料在射頻和微波技術中應用廣泛。研究者測試陶瓷基板材料的介電常數和損耗角正切,以確保材料在不同頻率下保持穩定。這對于減少能量損耗和提升信號質量十分重要,尤其在5G通信系統和射頻模塊中。

材料電磁學特征表征(圖2)

 ?、诰酆衔锊牧希河糜谌嵝噪娮釉O(shè)備的聚合物材料通常具有較低的介電常數和損耗角正切,這有助于減少高頻信號傳輸中的能量損耗。低損耗特性使其在高速信號傳輸中具有優勢。

材料電磁學特征表征(圖3)

  ③高介電常數材料:一些特種材料如鈦酸鋇(BaTiO3)在高頻下具有較高的介電常數,適用于濾波器和諧振器。測試其介電常數和損耗角正切,能夠幫助了解其在特定頻率下的電磁響應,以優化電子元件的設計。

材料電磁學特征表征(圖4)

  介電常數和損耗角正切共同表征了材料在電場下的儲能和損耗特性。不僅提供了關于材料如何在電場中響應的信息,還為工程師和設計師提供了優化材料選擇的重要依據。通過合理選擇和應用這些參數,可以提升電子器件的性能和可靠性,尤其是在高頻和高功率應用中。
