普源示波器測試編碼器

發布日期:2024-11-05 16:14:41         瀏覽數:

  編碼器作為一種重要的位置傳感器,廣泛應用于工業自動化、機器人技術、航空航天以及精密儀器等領域。其性能直接影響著系統的精度和可靠性。因此,對編碼器的精確測試至關重要。普源示波器憑借其高帶寬、高采樣率和豐富的功能,成為編碼器測試的理想工具。本文將詳細闡述如何利用普源示波器進行編碼器測試。

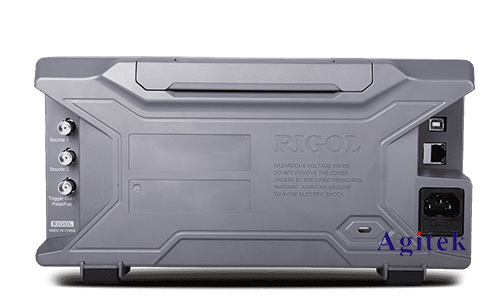

普源示波器測試編碼器(圖1)

  編碼器類型及工作原理

  在進行編碼器測試之前,首先需要了解不同類型的編碼器及其工作原理。常見的編碼器類型包括:

  增量式編碼器(Incremental Encoder):該類型編碼器輸出的是脈沖信號,通過計數脈沖來確定旋轉角度或位移。它通常包含A、B兩相信號,有時還包含一個索引信號(Index)。A、B兩相信號的相位差可以用來判斷旋轉方向。

  絕對式編碼器(Absolute Encoder):該類型編碼器直接輸出數字代碼,表示編碼器的絕對位置。它無需進行計數,可以直接讀取當前位置信息。絕對式編碼器的精度通常高于增量式編碼器。

  旋轉編碼器(Rotary Encoder):這是最常見的編碼器類型,用于測量旋轉角度。它可以是增量式或絕對式。

  線性編碼器(Linear Encoder):用于測量直線位移。

  數字編碼器(Digital Encoder):輸出數字信號。

  模擬編碼器(Analog Encoder):輸出模擬信號。

  了解編碼器的類型及其輸出信號特性是進行有效測試的關鍵。

  普源示波器在編碼器測試中的應用

  普源示波器強大的信號采集和分析能力使其成為編碼器測試的理想選擇。其主要應用包括:

  信號波形觀察:觀察編碼器輸出信號的波形,判斷其是否正常,是否存在噪聲、失真或其他異常。

  頻率測量:測量增量式編碼器的脈沖頻率,從而計算旋轉速度或位移速度。

  相位測量:測量增量式編碼器A、B兩相信號的相位差,判斷旋轉方向。

  數據采集和分析:采集大量編碼器數據,進行統計分析,評估編碼器的精度、線性度和重復性。

  故障診斷:通過觀察波形和分析數據,診斷編碼器的故障,例如信號丟失、噪聲干擾、電路故障等。

  測試方法及步驟

  測試方法的選擇取決于編碼器的類型和測試目的。以下是一些常用的測試方法:

  1.增量式編碼器測試:

  連接編碼器與示波器:將編碼器的輸出信號連接到示波器的輸入通道。

  設置示波器參數:選擇合適的垂直比例、水平比例和觸發方式。

  旋轉編碼器:緩慢旋轉編碼器,觀察A、B兩相信號的波形。

  測量頻率和相位:測量脈沖頻率和A、B兩相信號的相位差。

  分析數據:根據測量結果判斷編碼器的性能。

  2.絕對式編碼器測試:

  連接編碼器與示波器:將編碼器的輸出信號連接到示波器的輸入通道。

  設置示波器參數:選擇合適的垂直比例和水平比例。

  旋轉編碼器:旋轉編碼器,觀察輸出代碼的變化。

  校驗代碼:根據編碼器的規格書校驗輸出代碼的正確性。

  數據分析與結果解釋

  采集到的數據需要進行分析,才能得出有意義的結論。這包括:

  信號完整性分析:檢查信號波形是否清晰、穩定,是否存在毛刺、噪聲或失真。

  頻率分析:分析脈沖頻率的變化情況,判斷旋轉速度的穩定性。

  相位分析:分析A、B兩相信號的相位差,判斷旋轉方向的準確性。

  誤差分析:分析編碼器的測量誤差,評估其精度和線性度。

  常見問題及解決方法

  在編碼器測試過程中,可能會遇到一些常見問題,例如:

  信號噪聲:可以采用濾波器降低噪聲的影響。

  信號丟失:檢查連接線是否松動,編碼器是否損壞。

  測量誤差:檢查示波器的設置和校準是否正確。

普源示波器測試編碼器(圖2)

  普源示波器為編碼器測試提供了強大的工具和技術支持。通過掌握本文介紹的測試方法和數據分析技巧,可以有效地評估編碼器的性能,提高測試效率和準確性,為系統設計和應用提供可靠的保障,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
