是德示波器的過沖測量

發布日期:2024-11-06 15:48:39         瀏覽數:

  在電子電路設計和測試中,信號的過沖現象是一個重要的指標,它直接反映了電路的穩定性和性能。過沖是指信號超過其最終穩定值的最大偏移量,過大的過沖可能導致電路誤操作、系統不穩定甚至器件損壞。因此,精確測量過沖至關重要。是德科技(Keysight)示波器以其高精度、高速采樣率和豐富的測量功能,成為過沖測量的理想工具。本文將詳細介紹如何利用是德示波器進行精準的過沖測量,并探討相關的技術細節和應用。

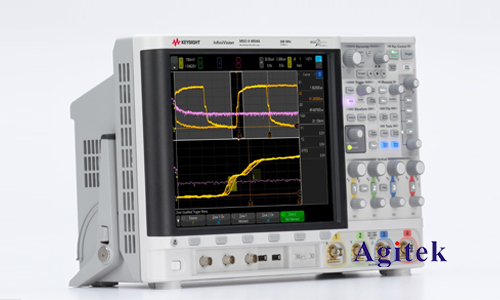

是德示波器的過沖測量(圖1)

  一、是德示波器選擇及設置:

  選擇合適的示波器是精準過沖測量的第一步。需要根據被測信號的頻率、幅度和上升時間等參數選擇具有足夠帶寬、采樣率和垂直分辨率的示波器。例如,對于高速數字信號,需要選擇具有高帶寬和高采樣率的示波器,以確保能夠準確捕捉信號的快速變化。

  在進行測量之前,需要對示波器進行正確的設置。這包括:

  垂直刻度設置:選擇合適的垂直刻度,確保信號波形在屏幕上清晰可見,并且避免信號超出屏幕范圍。垂直分辨率越高,測量精度越高。

  水平刻度設置:選擇合適的水平刻度,確保能夠清晰地觀察到信號的上升沿和下降沿。時間基準的選擇直接影響到上升時間和過沖的測量精度。

  觸發設置:選擇合適的觸發方式和電平,確保示波器能夠穩定地觸發信號,避免測量結果因觸發抖動而產生誤差。合適的觸發方式對于捕捉瞬態現象至關重要,例如采用邊緣觸發來捕捉脈沖信號的上升沿。

  探頭補償:正確補償探頭是保證測量精度的關鍵。未經補償?shù)奶筋^會引入額外的頻率響應特性,從而影響過沖的測量結果。

  二、過沖測量的幾種方法:

  是德示波器的自動化測量功能簡化了過沖的測量過程。常用的測量方法包括:

  自動測量功能:大多數是德示波器都配備了自動測量功能,可以直接測量信號的過沖、上升時間、下降時間等參數。用戶只需選擇合適的測量項即可。此方法簡單快捷,但精度可能受限于儀器自身的算法和設置。

  手動測量功能:對于需要更高精度的測量,可以使用示波器的手動測量功能。通過游標精確測量信號峰值和穩態值,然后計算過沖百分比。手動測量需要操作者具備一定的專業知識和經驗,但可以有效避免一些自動化測量可能產生的誤差。

  數學運算功能:利用示波器的數學運算功能,可以對信號進行各種運算,例如差分運算、積分運算等,從而提取出更精確的過沖信息。這需要用戶對信號處理有一定的了解。

  三、誤差分析及減小誤差的方法:

  過沖測量中可能存在的誤差來源包括:

  探頭誤差:探頭的頻率響應、寄生電容和電感等都會影響測量結果。

  示波器帶寬限制:示波器的帶寬限制會影響對高速信號的準確采樣,從而導致測量誤差。

  噪聲影響:噪聲會干擾信號,影響過沖的測量精度。

  觸發抖動:觸發抖動會使波形位置發生漂移,影響測量結果。

  為了減小誤差,可以采取以下措施:

  使用高品質的探頭并進行精確的補償。

  選擇具有足夠帶寬的示波器。

  采取適當?shù)臑V波措施以減少噪聲的影響。

  選擇合適的觸發方式和電平,以減少觸發抖動。

  多次測量取平均值,降低偶然誤差的影響。

  四、實際應用案例:

  過沖測量廣泛應用于各種電子電路設計和測試中,例如:

  電源設計:測量電源輸出電壓的過沖,確保其不會損壞負載。

  數字電路設計:測量數字信號的過沖,確保其符合信號完整性要求。

  射頻電路設計:測量射頻信號的過沖,評估電路的穩定性和線性度。

  控制系統設計:測量控制系統響應中的過沖,優化系統參數。

是德示波器的過沖測量(圖2)

  利用是德示波器進行精準的過沖測量需要綜合考慮儀器選擇、設置、測量方法和誤差分析等多個方面,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
