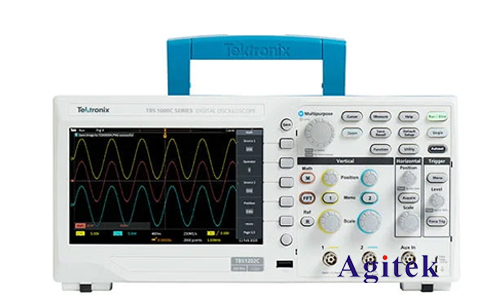

在電子電路設計和調試過程中，常常需要測量一些單次發生的、不可重復的瞬態信號，例如電源的浪涌電壓、開關電路的瞬態響應等。泰克示波器作為一款高性能的測試儀器，具備強大的單次波形捕獲和測量能力。然而，要準確地捕獲和測量單次波形，需要對示波器的各項參數和功能進行合理的設置和運用。本文將詳細介紹如何利用泰克示波器有效地進行單次波形的測量。

　　一、觸發設置：?jiǎn)未尾ㄐ尾东@的關鍵

　　單次波形的捕獲依賴于精確的觸發設置。觸發信號的出現決定了示波器開始采樣和存儲波形的時間點。對于單次事件，錯誤的觸發設置會導致波形丟失或無法捕捉到感興趣的事件。常用的觸發模式包括：

　　邊緣觸發:這是最常用的觸發模式，通過檢測輸入信號的電壓超過或低于設定閾值時發生的電壓跳變來觸發。對于單次波形，需要仔細設置觸發電平、觸發斜率（上升沿或下降沿）以及觸發耦合方式（AC、DC或GND），以確保觸發事件與感興趣的單次波形同步。需要特別注意的是，觸發電平的設置至關重要，過高或過低都會導致觸發失敗。

　　脈沖寬度觸發:此模式用于檢測特定寬度脈沖信號，適合于測量某些特定時長的單次脈沖事件?？梢酝ㄟ^(guò)設置脈沖寬度、脈沖寬度范圍等參數來精確觸發。

　　視頻觸發:用于觸發視頻信號，通過檢測視頻信號中的特定特征（例如同步脈沖）來觸發。

　　軟件觸發:通過示波器的軟件接口進行觸發，這在一些需要精確控制觸發時間或進行復雜觸發條件判斷的場合非常有用。

　　在進行單次波形測量時，通常選擇單次觸發模式(Single)。在此模式下，示波器僅在接收到一個有效的觸發信號后進行一次采樣和存儲，然后停止采樣，等待下一個觸發事件。如果未接收到有效的觸發信號，則不會存儲任何波形數據。選擇正確的觸發模式和參數是成功捕獲單次波形的關鍵。

　　二、采樣率和時基設置：確保波形細節完整

　　除了觸發設置，采樣率和時基也對單次波形捕獲的精度和完整性有重要影響。

　　采樣率:采樣率越高，在單位時間內采集到的數據點越多，波形的細節越清晰。對于快速變化的單次波形，需要選擇更高的采樣率以避免信息丟失。泰克示波器提供了多種采樣率選項，用戶應根據待測波形的頻率特性選擇合適的采樣率。

　　時基:時基決定了水平軸上每單位長度所代表的時間，它影響著波形的顯示范圍。選擇合適的時基可以確保感興趣的波形細節完整地顯示在屏幕上。過短的時基可能導致波形被截?cái)啵^(guò)長的時基則可能導致波形細節過于模糊。

　　三、波形分析與測量：提取關鍵信息

　　成功捕獲單次波形后，需要利用示波器的測量功能提取關鍵信息，例如幅值、周期、上升時間、下降時間、脈沖寬度等。泰克示波器提供了豐富的測量功能，包括自動測量和手動測量?jī)煞N方式。自動測量功能可以快速地測量多個參數，而手動測量功能則允許用戶更精確地選擇測量點和區域。

　　四、常見問題及解決方法

　　在單次波形測量過程中，可能會遇到一些常見問題，例如：

　　無法觸發:這可能是由于觸發電平設置不當、觸發模式選擇錯誤或信號質量差導致的。需要仔細檢查觸發設置，調整觸發電平或選擇合適的觸發模式。

　　波形失真:這可能是由于采樣率過低、帶寬不足或示波器探頭連接不正確導致的。需要檢查采樣率設置、示波器帶寬以及探頭的連接情況。

　　多次觸發:這可能是因?yàn)橛|發信號出現多個有效觸發事件導致的。需要檢查觸發信號，確保只有一個有效的觸發事件。

　　準確地捕獲和測量單次波形需要熟練掌握泰克示波器的各種功能和參數設置。通過選擇合適的觸發模式、調整采樣率和時基、并利用示波器的測量功能，可以有效地提取單次波形的關鍵信息，為電路設計和調試提供重要的參考依據。熟練掌握這些技巧可以顯著提高測試效率和數據可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
