是德DSOX4022A示波器的連續觸發模式

發布日期:2024-11-12 15:54:26         瀏覽數:

  在現代電子測試測量領域,示波器是必不可少的儀器。是德科技DSOX4022A作為一款高性能的數字示波器,擁有多種觸發模式,其中連續觸發模式是實現高速信號采集和分析的關鍵功能。下面將對DSOX4022A的連續觸發模式進行深入探討。

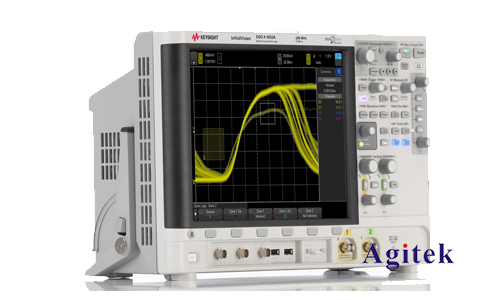

是德DSOX4022A示波器的連續觸發模式(圖1)

  一、連續觸發模式的工作原理:

  不同于單次觸發模式或自動觸發模式,DSOX4022A的連續觸發模式在滿足觸發條件后,會持續不斷地采集和顯示信號波形。這使得用戶可以實時觀察信號的變化,并捕捉到可能出現的瞬態現象或周期性信號的細節。其核心原理是示波器在滿足觸發條件后,不停止數據采集,而是連續地將新采集的數據覆蓋舊數據,從而實現波形的實時更新。這種模式特別適用于觀察高速、重復性信號,例如數字電路的時鐘信號、高頻模擬信號等。連續采樣率取決于示波器的采樣率和存儲深度,在存儲深度耗盡后,舊數據會被新數據覆蓋。

  二、連續觸發模式的設置:

  在DSOX4022A上設置連續觸發模式相對簡單。通常只需要在示波器的觸發菜單中選擇“連續”或類似的選項即可。此外,還需要設置合適的觸發電平、觸發邊沿(上升沿、下降沿或兩者)以及觸發源。正確的觸發設置是保證連續觸發模式有效運行的關鍵。不合適的觸發設置可能會導致觸發失敗,或者無法捕捉到目標信號。例如,如果觸發電平設置過高或過低,可能會導致觸發條件無法滿足,從而無法進行連續觸發。

  三、觸發條件的選擇:

  在連續觸發模式下,觸發條件的選擇至關重要。不同的觸發條件將影響到所采集的信號內容。DSOX4022A提供了多種觸發條件,例如邊沿觸發、脈沖寬度觸發、視頻觸發等。選擇合適的觸發條件需要根據待測信號的特點進行判斷。例如,對于周期性信號,可以使用邊沿觸發;對于脈沖信號,可以使用脈沖寬度觸發;對于視頻信號,可以使用視頻觸發。正確的觸發條件選擇能夠確保連續采集到所需的信號信息,并提高測量的準確性。

  四、波形顯示與分析:

  連續觸發模式下,示波器會實時顯示波形。用戶可以通過調整時間尺度和電壓尺度來觀察信號的細節。DSOX4022A提供了多種波形顯示模式,例如單通道顯示、雙通道顯示、疊加顯示等,可以根據需要選擇合適的顯示模式。同時,示波器還提供多種測量功能,例如頻率測量、幅度測量、時間測量等,方便用戶對采集到的信號進行分析。

  五、連續觸發模式的優勢和局限性:

  優勢:

  實時觀察信號:連續觸發模式允許用戶實時觀察信號的變化,方便捕捉瞬態現象。

  提高測試效率:可以快速地采集大量數據,提高測試效率。

  適用于高速重復信號:尤其適用于觀察高速、重復性信號。

  局限性:

  存儲深度限制:示波器的存儲深度有限,超過存儲深度后,舊數據會被新數據覆蓋。

  觸發條件設置難度:在復雜信號情況下,設置合適的觸發條件可能比較困難。

  數據處理:需要對大量數據進行處理和分析。

  六、實際應用案例:

  例如,在測試高速數字電路時,可以使用連續觸發模式觀察時鐘信號的穩定性和完整性。在測試音頻放大器時,可以使用連續觸發模式觀察音頻信號的波形和失真情況。在測試電源電路時,可以使用連續觸發模式觀察電源電壓的穩定性和紋波情況。

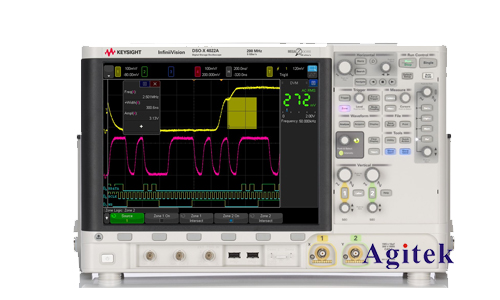

是德DSOX4022A示波器的連續觸發模式(圖2)

  DSOX4022A的連續觸發模式是進行高速信號測試和分析的有力工具。掌握其使用方法和原理,可以顯著提高測試效率和測量精度。但是,用戶也需要了解其局限性,并根據實際情況選擇合適的觸發條件和參數設置,才能充分發揮其功能,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
