普源數字示波器顯波器怎么調

發布日期:2024-11-13 16:02:17         瀏覽數:

  普源數字示波器以其性價比高、功能實用而受到廣大科研工作者和工程師的青睞。然而,要充分發揮其性能,熟練掌握示波器的調校和使用技巧至關重要。本文將深入探討普源數字示波器的調校方法,涵蓋各個關鍵參數的設置及常見問題的解決。

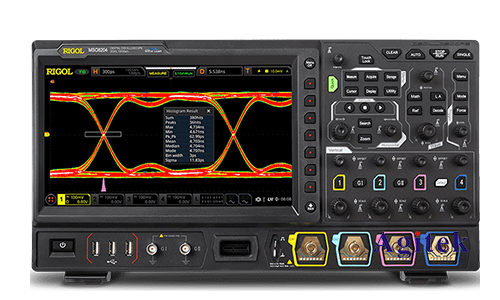

普源數字示波器顯波器怎么調(圖1)

  一、示波器基本參數設置

  在開始任何測量之前,正確設置示波器的基本參數是獲得準確可靠結果的關鍵。這些參數包括:

  垂直方向設置(Vertical Setting):這部分主要控制波形的垂直比例尺(電壓/格),以及耦合方式(AC、DC、GND)。選擇合適的電壓/格至關重要,過小則波形顯示過大,細節難以觀察;過大則波形顯示過小,細節信息丟失。耦合方式的選擇取決于輸入信號的類型,AC耦合可以濾除直流分量,而DC耦合則顯示完整信號。GND模式則將輸入端接地,用于觀察基線漂移。此外,還需要關注垂直偏移(Vertical Offset),它可以上下移動波形,方便觀察細節。

  水平方向設置(Horizontal Setting):這部分控制波形的水平比例尺(時間/格),以及掃描模式(Auto、Normal、Single)。時間/格決定了波形顯示的水平時間范圍,選擇合適的比例尺才能清晰地觀察波形的周期和細節。掃描模式的選擇取決于信號的特性,Auto模式自動調整掃描速率,Normal模式連續掃描,Single模式單次掃描,適合捕捉單次事件。觸發水平(Trigger Level)的設置也至關重要,它決定了波形觸發的時間點,不正確的觸發水平可能導致波形顯示不穩定或無法觸發。

  觸發設置(Trigger Setting):觸發是示波器正確顯示周期性信號的關鍵。正確的觸發設置需要選擇合適的觸發源(例如通道1、通道2、外部觸發等)、觸發方式(例如上升沿觸發、下降沿觸發、脈沖寬度觸發等)、以及觸發水平。觸發模式的選擇需要根據被測信號的特點進行選擇,例如,對于周期性信號,可以選擇上升沿觸發或下降沿觸發;對于單次事件,可以選擇單次觸發模式。

  通道設置(Channel Setting):普源示波器通常有多個通道,每個通道都需要單獨設置其垂直比例尺、耦合方式、探頭衰減系數等參數。確保每個通道的參數設置與被測信號匹配,避免測量誤差。尤其需要注意探頭衰減系數的設置,錯誤的衰減系數會直接導致測量結果的偏差。

  二、常見問題及解決方法

  在使用普源數字示波器過程中,可能會遇到一些常見問題:

  波形顯示不穩定:這可能是由于觸發設置不當、輸入信號噪聲過大或地線連接不良導致的。檢查觸發設置,嘗試調整觸發水平、觸發方式以及觸發源。同時檢查輸入信號的質量以及地線連接的可靠性。

  波形顯示模糊:這可能是由于帶寬不足、時間/格設置不當或探頭質量問題導致的。檢查示波器的帶寬是否滿足要求,調整時間/格以獲得清晰的波形顯示。必要時更換探頭。

  無法觸發:這可能是由于觸發水平設置不當、觸發源選擇錯誤或輸入信號幅度過小導致的。調整觸發水平,嘗試不同的觸發方式和觸發源。確保輸入信號的幅度足夠大,以保證能夠觸發示波器。

  測量結果不準確:這可能是由于探頭衰減系數設置錯誤、參數設置不當或者示波器本身校準問題導致的。仔細檢查所有參數設置,確保探頭衰減系數設置正確。必要時,尋求專業的技術支持進行校準。

  三、進階應用及技巧

  除了基本參數設置外,普源數字示波器還提供許多進階功能,例如:數學運算、自動測量、存儲波形等。熟練掌握這些功能可以極大地提高測量效率和精度。例如,利用數學運算功能,可以進行波形加減、乘除等運算,對信號進行分析處理。自動測量功能可以自動測量波形的幅值、周期、頻率等參數,方便快捷。

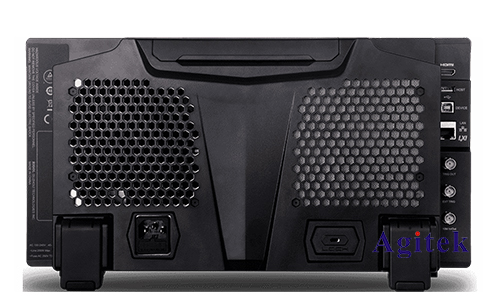

普源數字示波器顯波器怎么調(圖2)

  普源數字示波器的調校和使用需要一定的實踐經驗。通過對基本參數設置的理解和對常見問題的解決,可以更好地掌握該設備的使用方法,從而獲得準確可靠的測量結果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
