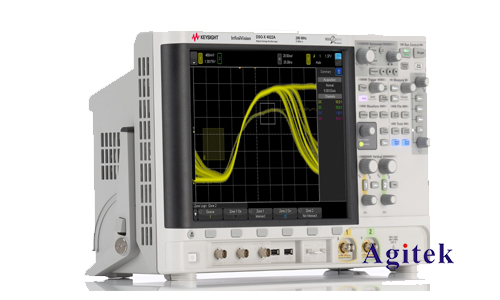

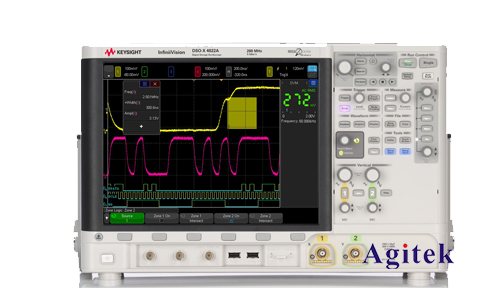

是德科技DSOX4022A示波器是一款高性能的數字存儲示波器，其優異的性能和廣泛的應用范圍使其成為電子工程師和科研人員的常用工具。然而，即使是如此先進的儀器，其測量結果也容易受到接地不良的影響。接地問題是電子測量中一個普遍存在且難以避免的問題，它常常導致測量噪聲增加、測量精度下降，甚至損壞儀器。對于DSOX4022A示波器而言，由于其高靈敏度和寬帶寬，對接地質量的要求更為嚴格。本文將對DSOX4022A示波器的接地問題進行深入探討，并提出相應的解決方案。

　　DSOX4022A示波器接地問題的常見表現:

　　在實際應用中，DSOX4022A示波器接地問題常常表現為以下幾種現象：

　　高頻噪聲:示波器屏幕上出現大量的隨機噪聲，影響信號的觀測和分析。

　　測量結果不穩定:對同一信號進行多次測量，結果存在較大差異。

　　測量精度下降:測量結果與實際值存在顯著偏差。

　　信號失真:觀測到的信號波形與實際信號波形存在差異。

　　儀器故障:在極端情況下，接地不良可能會導致示波器損壞。

　　DSOX4022A示波器接地問題產生的原因:

　　DSOX4022A示波器接地問題產生的原因是多方面的，主要包括：

　　接地環路:多個接地點之間形成閉合回路，導致地電位差異，從而引入噪聲。這是最常見也是最難解決的問題之一。接地環路可能由不正確的接線方式、接地線過長或過細、接地連接不良等因素造成。

　　地線阻抗過大:地線阻抗過大，會限制地電流的流通，導致地電位波動，從而引入噪聲。這通常由地線質量差、地線連接不良或地線長度過長引起。

　　屏蔽不當:電路板和信號線屏蔽不當，會使外部電磁干擾耦合到信號線中，影響測量結果。

　　共模噪聲:共模噪聲是由于信號線兩端對地電位不一致造成的，常常表現為信號疊加了一個直流分量。

　　差模噪聲:差模噪聲是由于信號線上存在電壓差造成的，常常表現為信號失真。

　　電源干擾:電源質量差或電源線屏蔽不佳也會引入噪聲。

　　DSOX4022A示波器接地問題的解決方案:

　　針對上述問題，我們可以采取以下解決方案：

　　合理規劃接地系統:采用單點接地，避免形成接地環路。所有接地線都應該連接到同一個接地點，并且接地線應該粗壯且短。可以使用高質量的接地線和接地端子。

　　降低地線阻抗:選擇低阻抗的地線，并確保地線連接良好?？梢允褂枚喙摄~線或鍍銀銅線。

　　有效屏蔽:對電路板和信號線進行有效的屏蔽，可以使用金屬屏蔽罩或屏蔽線。確保屏蔽層的良好接地。

　　使用差分探頭:差分探頭可以有效地抑制共模噪聲。

　　優化電路設計:在電路設計階段，應考慮接地問題，并采取相應的措施，例如采用合適的濾波器、隔離器等。

　　使用電源濾波器:使用高質量的電源濾波器，可以有效地抑制電源噪聲。

　　軟件設置:一些示波器軟件提供了噪聲抑制功能，可以有效地降低噪聲的影響。

　　選擇合適的測量方法:例如，使用平均值測量等方法，可以降低噪聲的影響。

　　檢查儀器本身:確保DSOX4022A示波器本身的接地良好，并定期檢查接地連接是否牢固。

　　DSOX4022A示波器的接地質量直接關系到測量結果的準確性和可靠性。通過理解接地問題的成因以及采取相應的解決方案，我們可以有效地提高測量精度，避免因接地不良而導致的測量誤差和儀器損壞。在實際應用中，需要綜合考慮各種因素，選擇最合適的解決方案，并進行反復測試和調整，才能獲得**的測量效果。良好的接地實踐是保證DSOX4022A示波器發揮**性能的關鍵，如果您有更多疑問或需求可以關注西安安泰測試哦！非常榮幸為您排憂解難。
