是德萬用表的峰值測量功能

發布日期:2024-11-25 15:14:07         瀏覽數:

  在電子電路和信號處理領域,許多瞬態信號或脈沖信號的幅度往往難以直接觀測。傳統的萬用表通常只能測量直流或交流信號的平均值或有效值,無法捕捉到信號的峰值大小。而峰值測量功能則彌補了這一缺陷,它能夠精確地捕捉到信號在一段時間內的最高瞬時幅值,這對于分析和診斷各種電路問題至關重要。是德萬用表的峰值測量功能,憑借其高采樣率和精密的ADC(模數轉換器),能夠準確地捕捉到快速變化的信號峰值,為用戶提供可靠的測量結果。

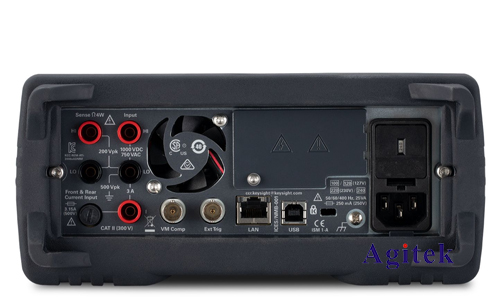

是德萬用表的峰值測量功能(圖1)

  是德萬用表峰值測量功能的工作原理

  是德萬用表峰值測量功能通?;诟咚俣鹊牟蓸雍头逯当3旨夹g(shù)實現。其工作原理如下:

  1.高頻采樣:萬用表內部的高速ADC以極高的頻率對輸入信號進行采樣,從而能夠捕捉到信號的快速變化。采樣頻率越高,能夠捕捉到的峰值就越精確,尤其對于高頻脈沖信號而言,這一點尤為重要。

  2.峰值保持:在采樣過程中,萬用表內部的峰值保持電路會不斷比較當前采樣值與已存儲的峰值大小,并將最大的采樣值存儲起來。這個過程持續到測量周期結束。

  3.顯示結果:測量周期結束后,萬用表將存儲的峰值大小顯示在屏幕上。部分型號的萬用表還提供峰值保持時間顯示,以便用戶了解峰值保持的持續時間。

  4.自動/手動觸發:大多數是德萬用表允許用戶選擇自動或手動觸發峰值測量。自動觸發模式下,萬用表會自動開始測量并捕捉峰值;手動觸發模式下,用戶可以通過按鍵來觸發測量,這在需要精確控制測量時間的情況下非常有用。

  影響峰值測量精度的因素

  雖然是德萬用表的峰值測量功能精度較高,但仍有一些因素會影響測量結果的準確性:

  1.輸入信號的頻率:對于頻率非常高的信號,ADC的采樣率可能不足以捕捉到真實的峰值,導致測量結果偏低。

  2.輸入信號的噪聲:信號中的噪聲會干擾峰值測量,導致測量結果不準確。一些是德萬用表提供了濾波功能,可以有效地降低噪聲的影響。

  3.探頭的帶寬:探頭的帶寬限制也會影響高頻信號的峰值測量精度。選擇合適的探頭對于獲得準確的測量結果至關重要。

  4.測量時間:測量時間過短可能無法捕捉到信號的真實峰值,而測量時間過長則可能導致測量結果受到其他信號干擾。

  是德萬用表峰值測量功能的應用場景

  是德萬用表的峰值測量功能在眾多領域都有廣泛的應用,例如:

  1.電源電路調試:測量電源輸出電壓的峰值,判斷是否存在過沖或下沖現象。

  2.脈沖信號分析:精確測量脈沖信號的幅度和脈寬,用于分析電路性能。

  3.音頻信號分析:測量音頻信號的峰值電平,用于避免音頻設備過載。

  4.電機驅動電路測試:測量電機驅動電路的電壓和電流峰值,評估電路性能和可靠性。

  5.故障診斷:通過測量電路中各個點的電壓和電流峰值,快速定位故障點。

是德萬用表的峰值測量功能(圖2)

  是德萬用表的峰值測量功能是其一項非常實用的功能,它能夠幫助工程師和技術人員更準確、更有效地進行電路測試和故障診斷。了解其工作原理、使用方法以及影響測量精度的因素,對于充分發揮其功能至關重要。選擇合適的型號和探頭,并根據實際應用場景選擇合適的測量參數,將能夠最大限度地提高測量精度和效率。
