是德頻譜分析儀的帶寬對測量結果的影響

發布日期:2024-11-27 17:30:47         瀏覽數:

  是德科技頻譜分析儀以其高精度、高靈敏度和豐富的功能而聞名于世。然而,要獲得準確可靠的測量結果,必須正確理解并設置儀器的各項參數,其中分辨率帶寬(RBW)是至關重要的一個。RBW是指頻譜分析儀對輸入信號進行頻譜分析時的帶寬,它直接影響著測量的準確性、信噪比以及測量速度。

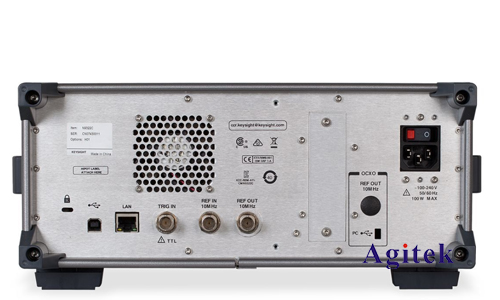

是德頻譜分析儀的帶寬對測量結果的影響(圖1)

  分辨率帶寬的基本原理及影響:

  分辨率帶寬并非僅僅決定了頻譜分析儀可以分辨的最小頻率間隔,它更深刻地影響著測量結果的多個方面:

  1.頻率分辨率:較小的RBW能夠提供更高的頻率分辨率,從而區分更接近的信號。然而,過小的RBW會導致測量時間顯著增加,并且信噪比下降。

  2.信噪比:RBW與信噪比成反比。較小的RBW會降低信噪比,使得微弱信號難以檢測。相反,較大的RBW會提高信噪比,但可能會導致相鄰信號的疊加,影響測量精度。

  3.測量時間:較小的RBW需要更長的掃描時間以獲得足夠的頻率分辨率。這直接影響了測量的效率。

  4.信號失真:如果RBW選擇不當,可能會導致信號失真,例如,當RBW小于信號帶寬時,將會造成信號的衰減和畸變。而RBW過大則可能導致相鄰信號的混疊。

  不同帶寬設置下的測量差異:

  為了更清晰地理解RBW對測量結果的影響,我們考慮以下幾種情況:

  1.測量窄帶信號:對于窄帶信號,RBW應選擇略小于信號帶寬的值,以獲得**的信噪比和準確度。如果RBW過小,會降低信噪比;如果RBW過大,則會造成信號能量的損失。

  2.測量寬帶信號:對于寬帶信號,RBW的選擇需要權衡頻率分辨率和信噪比。過小的RBW會導致測量時間過長,而過大的RBW則會損失細節信息。

  3.測量多信號環境:在多信號環境下,RBW的選擇尤其重要。過小的RBW可能會導致相鄰信號互相干擾,難以準確區分;過大的RBW則可能導致信號疊加,無法分辨各個信號的特性。

  4.測量噪聲:在測量噪聲功率譜密度時,RBW會直接影響噪聲的測量結果。較小的RBW會得到更精確的噪聲功率譜密度,但測量時間會更長。

  帶寬選擇策略及**實踐:

  針對不同的應用場景,選擇合適的RBW至關重要。以下是一些**實踐:

  1.根據信號帶寬選擇:對于已知帶寬的信號,RBW應選擇略小于信號帶寬的值。

  2.考慮信噪比要求:如果需要高信噪比,則應選擇較大的RBW。

  3.權衡測量時間和精度:需要在測量時間和精度之間取得平衡。

  4.利用頻譜分析儀的自動設置功能:許多是德科技頻譜分析儀都提供了自動RBW設置功能,可以根據信號特性自動選擇合適的RBW。

  5.進行多次測量并分析結果:為了提高測量結果的可信度,建議進行多次測量,并分析結果的差異。

是德頻譜分析儀的帶寬對測量結果的影響(圖2)

  是德科技頻譜分析儀的分辨率帶寬是影響測量結果的關鍵參數。選擇合適的RBW需要考慮信號特性、信噪比要求、測量時間以及測量精度等多個因素。通過深入理解RBW的工作原理及其對測量結果的影響,并采用合理的帶寬選擇策略,可以有效提高測量精度和效率,從而獲得更準確可靠的測量結果,最終提高工作效率和研發效率。熟練掌握RBW的設置技巧,對于充分發揮是德科技頻譜分析儀的性能,以及在射頻和微波領域取得成功的測量結果至關重要。
