是德E5080B矢量網絡分析儀的信號失真分析

發布日期:2024-12-04 16:58:34         瀏覽數:

  在現代通信和電子系統中,信號完整性至關重要。任何信號失真都會導致系統性能下降,甚至完全失效。因此,對信號失真的精確測量和分析成為設計和測試環節的關鍵步驟。是德科技E5080B矢量網絡分析儀憑借其卓越的性能和強大的軟件功能,成為進行信號失真分析的理想工具。它能夠精確測量各種類型的信號失真,例如諧波失真、互調失真、以及其他非線性失真,為工程師提供豐富的診斷信息,從而優化電路設計,提高系統可靠性。

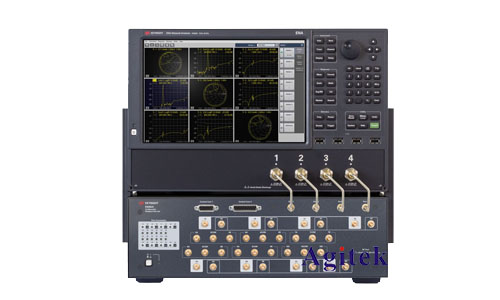

是德E5080B矢量網絡分析儀的信號失真分析(圖1)

  E5080B矢量網絡分析儀在信號失真分析中的測量原理

  E5080B采用矢量調制技術,能夠精確測量信號的幅度和相位信息。在信號失真分析中,它主要通過以下步驟進行測量:

  激勵信號的產生:E5080B內置信號發生器,可以產生不同頻率、幅度和調制方式的激勵信號。

  待測器件的連接:待測器件(例如功率放大器、混頻器等)與E5008B通過合適的連接器和電纜連接。

  信號的接收和分析:E5080B接收待測器件輸出的信號,并通過其內置的接收機和信號處理單元進行分析。

  失真參數的計算:E5080B根據接收到的信號,計算各種失真參數,例如諧波失真(HD)、互調失真(IMD)、總諧波失真(THD)等。這些參數通常以dBc(分貝相對載波)或%(百分比)表示。

  關鍵參數設置與測試方法

  為了獲得準確的信號失真測量結果,需要合理設置E5080B的各種參數,包括:

  激勵信號頻率和功率:選擇合適的激勵信號頻率和功率,以覆蓋待測器件的工作頻段和動態范圍。

  掃描方式:選擇合適的掃描方式,例如單點測量或掃頻測量。

  測量帶寬:選擇合適的測量帶寬,以避免噪聲的影響。

  平均次數:多次平均測量結果,以提高測量精度。

  窗口函數:選擇合適的窗口函數,以減少譜泄漏。

  不同類型的失真測試需要不同的設置和方法。例如,諧波失真測試主要關注激勵信號諧波分量的幅度,而互調失真測試則關注兩個或多個激勵信號的互調產物。E5080B提供了豐富的測試選項和預設配置,方便用戶進行不同類型的失真測試。

  數據處理與分析

  E5080B的軟件提供了強大的數據處理和分析功能,用戶可以根據需要進行數據處理和分析,包括:

  數據顯示:E5080B可以將測量結果以圖表或表格的形式顯示,方便用戶直觀地觀察信號失真情況。

  數據導出:用戶可以將測量數據導出到計算機,以便進行更深入的分析和處理。

  報告生成:E5080B可以自動生成測試報告,方便用戶記錄和共享測試結果。

  利用這些數據分析工具,工程師可以識別出電路中導致信號失真的主要原因,并采取相應的措施進行改進。

  應用案例分析

  E5080B廣泛應用于各種射頻和微波電路的信號失真分析,例如:

  功率放大器測試:評估功率放大器的線性度和輸出功率,確定其在不同工作條件下的失真性能。

  混頻器測試:評估混頻器的轉換損耗和互調失真,確保其能夠在目標頻率范圍內正常工作。

  濾波器測試:評估濾波器的帶內插入損耗和帶外抑制能力,確保其能夠有效地濾除干擾信號。

是德E5080B矢量網絡分析儀的信號失真分析(圖2)

  是德E5080B矢量網絡分析儀是進行信號失真分析的強大工具,其高精度、多功能性和強大的軟件功能為工程師提供全面的解決方案。通過合理設置參數、選擇合適的測試方法以及進行深入的數據分析,可以有效評估各種射頻和微波電路的信號失真性能,從而優化電路設計,提高系統性能和可靠性。
