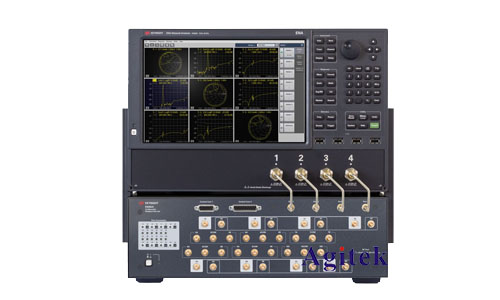

是德科技（Keysight）E5080B矢量網絡分析儀以其高精度、寬頻帶和豐富的功能而聞名，廣泛應用于射頻、微波和毫米波領域的測試和測量。然而，在某些高動態范圍要求的應用中，E50080B的標稱動態范圍可能無法滿足需求，例如在低噪聲放大器（LNA）或高隔離度器件的測試中。因此，深入研究并掌握E5080B動態范圍擴展的方法至關重要，這能夠顯著提升測量精度和擴展其應用范圍。本文將詳細探討幾種有效擴展E5080B動態范圍的技術，并分析其優缺點。

　　一、提升系統整體信噪比

　　E5080B的動態范圍受限于其內部噪聲基底和接收機的線性度。因此，降低系統整體噪聲是提升動態范圍最直接有效的方法。以下幾點可以有效降低噪聲，提升信噪比：

　　使用低噪聲電纜和連接器：高品質的低損耗電纜和連接器能夠最小化信號傳輸過程中的損耗和噪聲引入。選擇具有低損耗、良好匹配特性的電纜和連接器，并定期檢查其連接狀態，避免接觸不良引起的噪聲。這對于高頻應用尤為重要，因?yàn)樾盘?hào)損耗和噪聲隨頻率增加而急劇增大。

　　優化測試環境：避免強電磁干擾源，例如大型電機、高功率發射機等。屏蔽測試環境，使用EMI吸收材料，可以有效降低環境噪聲的影響。這對于E5080B這種對噪聲敏感的精密儀器來說至關重要。

　　校準和維護：定期進行E5080B的校準，確保儀器處于**工作狀態。校準可以補償儀器內部的非理想特性，例如增益不平衡和相位誤差，從而提高測量精度和動態范圍。定期維護可以排除潛在的故障，防止噪聲的產生。

　　選擇合適的測試頻率和帶寬：在滿足測試需求的前提下，選擇合適的測試頻率和帶寬。過寬的帶寬會引入更多的噪聲，降低信噪比。選擇更窄的帶寬可以有效提高測量精度和動態范圍。

　　二、采用預放大器和衰減器技術

　　預放大器和衰減器是擴展E5080B動態范圍的常用技術。通過合理地使用預放大器和衰減器，可以有效地提高弱信號的信噪比，并避免強信號對接收機的過載。

　　預放大器：在測試弱信號時，使用低噪聲放大器(LNA)來放大信號，提高信噪比。選擇具有低噪聲系數、高增益和寬頻帶的LNA至關重要。需要注意的是，LNA本身也會引入噪聲，需要在選擇時權衡增益和噪聲系數。

　　衰減器：在測試強信號時，使用衰減器來降低信號強度，避免接收機過載。選擇合適的衰減值可以最大限度地提高動態范圍，避免信號失真。需要注意的是，衰減器本身也會引入插入損耗，需要在選擇時權衡衰減值和插入損耗。

　　三、運用軟件算法和高級測量技術

　　是德E5080B矢量網絡分析儀本身也提供了一些軟件功能來提升動態范圍，例如：

　　平均測量：多次測量結果取平均值，可以有效降低噪聲的影響，提高測量精度。

　　噪聲補償：E5080B的軟件可能提供噪聲補償功能，可以自動補償系統噪聲的影響，提高動態范圍。

　　高級掃頻技術：一些高級掃頻技術，例如分段掃頻，可以提高測量效率和精度，并降低噪聲的影響。

　　四、選擇合適的測量方法

　　不同的測量方法對動態范圍的要求不同。例如，S參數測量對動態范圍的要求通常高于相位噪聲測量。選擇合適的測量方法，可以最大限度地提高測量精度和效率，并降低對動態范圍的要求。

　　擴展是德E5080B矢量網絡分析儀的動態范圍需要綜合考慮多個因素，包括系統噪聲、測試環境、測試方法和儀器自身的性能。通過優化系統信噪比，合理使用預放大器和衰減器，以及運用軟件算法和高級測量技術，可以有效地?cái)U(kuò)展E5080B的動態范圍，提高測量精度，并拓寬其應用領域。
