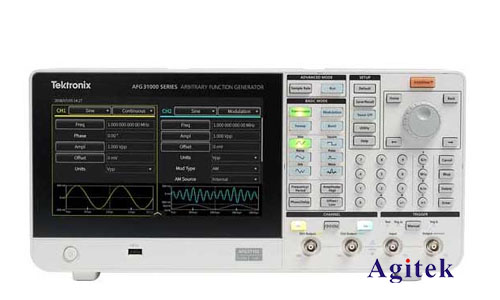

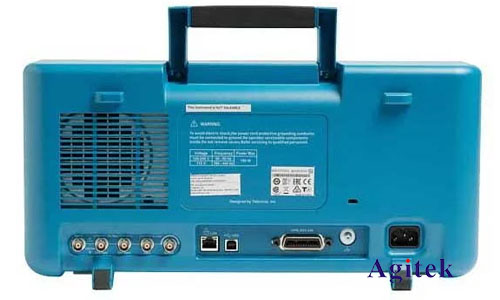

泰克AFG31151是一款高性能的任意波形發生器，其強大的功能和靈活的設置使其廣泛應用于各種電子測試和測量領域。其中，猝發模式(Burst Mode)是AFG31151的重要功能之一，能夠產生周期性的波形序列，在測試電路的瞬態響應、模擬特定工作場景以及進行信號分析等方面具有重要作用。本文將對AFG31151的猝發模式進行詳細的闡述，并結合實際案例進行分析。

　　猝發模式工作原理

　　AFG31151的猝發模式允許用戶設定輸出波形的重復次數（Burst Count）和每個猝發周期之間的間隔時間（Burst Period）。在猝發模式下，儀器并非連續輸出波形，而是按照預設的Burst Count產生指定次數的波形，然后停止輸出一段時間（Burst Period），之后再重復這個過程。這種周期性的輸出模式非常適用于測試電路在特定激勵下的反應，例如測試電路的瞬態響應、模擬實際工作環境中的周期性信號，以及進行信號的周期性采樣和分析。

　　不同于連續輸出模式，猝發模式能有效地節約能源，降低設備的發熱量，并減少對被測設備的持續高強度激勵，從而延長設備使用壽命并保護被測件。

　　關鍵參數設置詳解

　　AFG31151猝發模式下的關鍵參數包括：

　　Burst Count:決定每個猝發周期內輸出波形的重復次數。設置范圍取決于具體的波形類型和儀器配置，通?？稍O(shè)置為1到無限大（連續輸出）。設置值為1表示只輸出一個波形周期。

　　Burst Period:決定每個猝發周期之間的間隔時間，單位通常為秒。該參數決定了輸出波形的重復頻率。較短的Burst Period意味著更高的重復頻率。

　　Trigger Mode:觸發模式?jīng)Q定猝發模式的啟動方式。常見的觸發模式包括內部觸發（Internal）、外部觸發（External）以及手動觸發（Manual）。內部觸發模式下，猝發周期由儀器內部定時器控制；外部觸發模式下，猝發周期由外部觸發信號控制；手動觸發模式下，需要手動啟動每個猝發周期。

　　Trigger Source:選擇觸發源，例如內部時鐘或外部觸發信號。

　　Output Enable:控制輸出波形的開關狀態。

　　應用場景與案例分析

　　AFG31151的猝發模式在諸多領域都有廣泛的應用：

　　瞬態響應測試:通過設置合適的Burst Count和Burst Period，可以對電路的瞬態響應進行精確的測量和分析。例如，可以設置一個短的Burst Count來模擬一個短暫的脈沖信號，觀察電路的響應。

　　模擬實際工作環境:許多電子系統都會受到周期性信號的驅動。AFG31151的猝發模式可以模擬這些周期性信號，幫助工程師測試系統在實際工作環境下的性能。例如，模擬汽車點火系統的周期性脈沖信號。

　　信號分析:通過設置Burst Count為較大的數值，并配合適當?shù)腂urst Period，可以產生一系列重復的信號，用于信號分析和處理。

　　實際應用中的注意事項

　　參數設置的精確性:參數的精確設置對測試結果至關重要，需仔細校準和驗證。

　　觸發信號的同步:在使用外部觸發模式時，需要確保觸發信號與儀器的觸發設置同步。

　　負載的影響:被測設備的負載特性會影響輸出波形的形狀和幅度，需要考慮負載的影響。

　　輸出阻抗匹配:為了獲得**的信號質量，需要匹配輸出阻抗。

　　泰克AFG31151任意波形發生器的猝發模式是一個功能強大且靈活的工具，可以用于各種測試和測量應用。通過合理地設置相關參數，可以精確控制輸出波形的特性，從而獲得可靠的測試結果。
