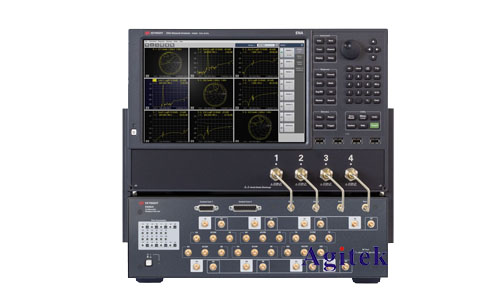

是德科技E5080B矢量網絡分析儀(VNA)是一款廣泛應用于射頻和微波領域的精密測量儀器，其核心功能是測量被測器件的散射參數(S參數)。然而，要獲得準確可靠的S參數測量結果，良好的輸入阻抗匹配至關重要。任何阻抗失配都會導致反射波的產生，從而引入測量誤差，甚至導致測量結果完全失真。因此，理解和掌握E5080B的輸入阻抗匹配技術是確保測量精度和效率的關鍵。

　　E5080B通常工作在50Ω系統中，這意味著所有連接器、傳輸線和測試設備的特性阻抗都應為50Ω。理想情況下，VNA的輸入阻抗應精確匹配50Ω，以最大限度地減少反射系數。然而，實際應用中，由于連接器接觸不良、測試夾具的阻抗不匹配、被測器件本身的特性阻抗偏離50Ω等因素，都會造成阻抗失配。

　　影響E5080B輸入阻抗匹配的因素主要包括：

　　1.連接器:連接器的接觸不良、氧化或損壞都會顯著改變連接器的特性阻抗，導致阻抗失配。確保連接器清潔、緊固且無損壞是至關重要的第一步。高質量的、符合標準的連接器是保證良好匹配的基礎。

　　2.傳輸線:傳輸線的長度、類型和介電常數都會影響其特性阻抗。過長的傳輸線或使用不匹配的傳輸線都可能引入嚴重的阻抗失配。選擇合適的傳輸線長度和類型，并確保傳輸線完好無損，是避免此類問題的重要措施。

　　3.測試夾具:測試夾具的設計和制造質量直接影響其阻抗特性。不合適的測試夾具會導致與被測器件的阻抗失配，從而影響測量精度。選擇與被測器件和測量頻率相匹配的測試夾具至關重要。

　　4.被測器件:被測器件本身的阻抗特性是影響測量結果的關鍵因素。如果被測器件的阻抗與50Ω系統不匹配，則會產生顯著的反射波，從而影響測量精度。針對不同類型的被測器件，可能需要采用不同的匹配網絡進行阻抗匹配。

　　5.環境因素:溫度、濕度等環境因素也可能對測試系統的阻抗特性產生影響。在穩定的環境條件下進行測量，可以提高測量結果的可靠性。

　　優化E5080B輸入阻抗匹配的方法：

　　1.使用高品質的50Ω連接器和傳輸線:選擇具有良好制造工藝和可靠性能的連接器和傳輸線，可以有效降低阻抗失配。

　　2.校準:E5080B提供了多種校準方法，例如SOLT、TRL等，以消除系統誤差，包括由于阻抗失配造成的誤差。定期進行校準是確保測量精度的關鍵步驟。

　　3.使用阻抗匹配網絡:對于阻抗特性與50Ω系統嚴重不匹配的被測器件，可以采用阻抗匹配網絡進行阻抗匹配，以減少反射波的影響。匹配網絡的設計需要根據被測器件的具體阻抗特性進行。

　　4.檢查連接:每次測量前，都應仔細檢查所有連接，確保連接器緊固、接觸良好，避免由于連接不良引起的阻抗失配。

　　5.環境控制:在相對穩定的溫度和濕度環境下進行測量，可以減少環境因素對測量結果的影響。

　　案例分析：

　　假設在測量某高頻電路的S參數時，發現S11參數值偏高，這可能表明存在嚴重的輸入阻抗失配?？梢酝ㄟ^檢查連接器、傳輸線和測試夾具，并嘗試使用阻抗匹配網絡來改善匹配情況。如果問題仍然存在，則可能需要重新校準儀器或更換測試夾具。

　　確保是德E5080B矢量網絡分析儀的輸入阻抗匹配是獲得精確測量結果的關鍵。通過選擇高品質的器件、采用正確的校準方法、使用合適的測試夾具以及仔細檢查連接，可以有效地降低阻抗失配的影響，從而提高測量精度和效率。熟練掌握這些技巧，對于充分發揮E5080B的性能，并獲得可靠的測試數據至關重要。在實際應用中，需要根據具體的測量需求選擇合適的阻抗匹配方案，并不斷優化測量方法，以確保測量結果的準確性和可靠性。
