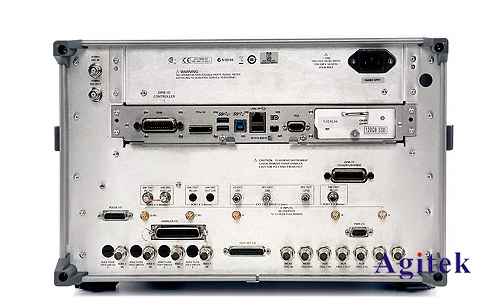

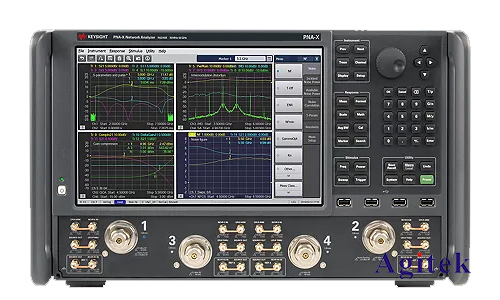

是德矢量網絡分析儀作為高頻特性測試的黃金標準，廣泛應用于射頻、微波及毫米波電路的設計和測試中。其中，精確測量電路或器件的輸出阻抗是眾多應用的關鍵環節，直接影響著系統匹配、穩定性以及整體性能。然而，由于測試過程中存在多種誤差來源，如何有效地利用VNA進行高精度輸出阻抗測量，并確保結果的可靠性，成為工程師們關注的焦點。本文將詳細闡述利用是德矢量網絡分析儀進行輸出阻抗測量的完整流程，并對可能出現的誤差進行深入分析。

　　一、測量原理與方法

　　輸出阻抗的測量通?；赟參數(Scattering parameters)的測量結果。矢量網絡分析儀通過測量入射波和反射波的幅度和相位，從而獲得S參數。對于二端口網絡，其輸出阻抗Zout可以由S參數計算得到。最常用的公式如下：

　　Zout=Z0(S22+(S12S21)/(1-S11))/(1-S22)

　　其中：

　　Zout：輸出阻抗

　　Z0：系統參考阻抗（通常為50Ω）

　　S11：輸入反射系數

　　S22：輸出反射系數

　　S11：反向傳輸系數

　　S21：正向傳輸系數

　　需要注意的是，上述公式只適用于線性、雙端口網絡。對于多端口網絡或非線性器件，需要采用更復雜的模型和方法進行分析。

　　二、校準的重要性

　　為了獲得準確的S參數測量結果，必須進行嚴格的校準。是德科技矢量網絡分析儀提供了多種校準方法，例如SOLT(Short,Open,Load,Through)、TRL(Through,Reflect,Line)、LRL(Line,Reflect,Line)等。選擇合適的校準方法取決于被測器件的特性和測試頻率范圍。

　　SOLT校準:這是最常用的校準方法，它利用開路、短路、負載和通路的標準件進行校準，能夠有效補償測試系統的誤差，例如測試線纜的損耗和反射。

　　TRL校準:TRL校準不需要使用開路和短路標準件，這對于某些高頻應用中難以實現完美開路和短路的情況非常有用。

　　LRL校準:LRL校準在TRL校準的基礎上進一步提高了精度，特別適合于高精度測試要求。

　　正確的校準對于精確測量輸出阻抗至關重要。校準的精確度直接影響到最終測量的精度。應根據實際情況選擇合適的校準方法，并定期進行校準以確保測量的準確性。

　　三、誤差來源與減小誤差的策略

　　在利用VNA測量輸出阻抗時，存在多種誤差來源，主要包括：

　　系統誤差:由測試設備本身的非理想特性引起的誤差，例如測試線纜的損耗、連接器的反射等。通過精確的校準可以有效減小系統誤差。

　　環境誤差:由溫度、濕度等環境因素引起的誤差。應盡量控制測試環境的穩定性，以減小環境誤差。

　　測量誤差:由測量過程中的操作誤差引起的誤差，例如連接不良、讀數錯誤等。應嚴格按照操作規程進行操作，以減小測量誤差。

　　被測器件誤差:被測器件本身的特性也可能引入誤差，例如器件的溫度漂移等。在進行測量之前，應確保被測器件處于穩定的狀態。

　　為了減小誤差，需要采取以下策略：

　　選擇合適的校準方法和標準件。

　　控制測試環境的溫度和濕度。

　　確保測試線纜的良好連接。

　　避免人為操作誤差。

　　多次測量取平均值以減小隨機誤差。

　　四、實際應用案例與分析

　　例如，在測量功率放大器的輸出阻抗時，可以采用SOLT校準方法，并使用精確的標準件。測量完成后，根據測量結果和設計目標，可以對放大器進行匹配設計，以提高其效率和功率輸出。在高頻電路的調試階段，通過多次測量輸出阻抗，可以實時監控電路的匹配狀態，并及時調整電路參數，確保電路達到預期的性能指標。

　　利用是德矢量網絡分析儀精確測量輸出阻阻抗是高頻電路設計和測試中一項重要的技術。通過選擇合適的測量方法、進行精確的校準，并采取有效的誤差減小策略，可以獲得高精度的測量結果，從而為電路設計和調試提供可靠的數據支持。熟練掌握VNA的應用技巧，并深入理解誤差分析，是工程師們提升測試水平和確保產品質量的關鍵，如果您有更多疑問或需求可以關注西安安泰測試哦！非常榮幸為您排憂解難。
