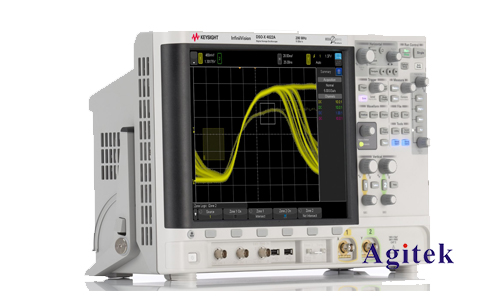

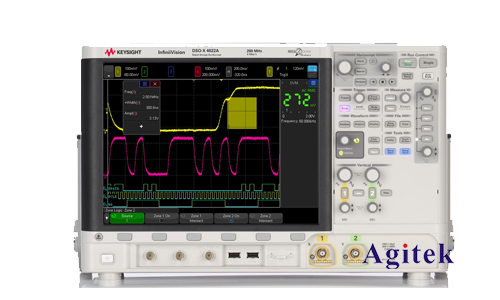

是德（Keysight）DSOX4022A是一款2通道數字存儲示波器，其卓越的性能和豐富的功能使其成為復雜信號分析的理想工具。面對現代電子系統中日益復雜的信號，工程師需要能夠快速、準確地識別和分析各種信號特征，而DSOX4022A正是為此而設計的。本文將深入探討DSOX4022A如何應對復雜信號分析的挑戰，并提供一些實際應用案例。

　　一、DSOX4022A的硬件優勢奠定分析基礎

　　DSOX4022A擁有高達200 MHz的帶寬和2 GS/s的采樣率，這使其能夠捕捉到快速變化的信號細節，避免信號失真。高采樣率意味著可以更精確地重建信號波形，尤其對于那些包含高頻成分的復雜信號而言，這至關重要。此外，較高的垂直分辨率也確保了信號幅度的精確測量。其深存儲內存能夠存儲大量的波形數據，這對于長時間信號記錄和分析非常有用，例如分析間歇性出現的故障信號。這些硬件指標共同構成了DSOX4022A進行復雜信號分析的堅實基礎。

　　二、強大的信號處理功能：解開信號謎團

　　DSOX4022A并非僅僅是一個簡單的信號采集器，它還內置了強大的信號處理功能，大大提升了復雜信號分析的效率和準確性。以下是一些關鍵功能：

　　自動測量:示波器能夠自動測量各種信號參數，例如幅度、頻率、周期、上升時間、下降時間等，減少了人工測量的誤差和時間消耗。對于包含多個信號成分的復雜信號，自動測量功能能夠快速提取關鍵參數，為進一步分析提供重要依據。

　　數學運算:DSOX4022A支持多種數學運算，例如加、減、乘、除、積分、微分等，允許用戶對多個信號進行運算，從而提取出隱藏的信號特征。例如，通過對兩個信號進行差分運算，可以有效地消除噪聲和干擾，突出感興趣的信號成分。

　　FFT分析:快速傅里葉變換（FFT）功能可以將時域信號轉換為頻域信號，從而分析信號的頻率成分。對于包含多個頻率成分的復雜信號，F(xiàn)FT分析能夠清晰地顯示各個頻率成分的幅度和相位，幫助用戶識別信號中的諧波、噪聲和干擾等。DSOX4022A的FFT功能能夠提供高質量的頻譜圖，方便用戶進行分析和解讀。

　　數字濾波:DSOX4022A提供了多種數字濾波功能，例如低通濾波器、高通濾波器、帶通濾波器和帶阻濾波器，可以有效地去除信號中的噪聲和干擾，提高信號質量，方便進一步分析。

　　三、針對不同類型復雜信號的分析方法

　　不同的復雜信號需要采用不同的分析方法。DSOX4022A憑借其強大的功能，能夠有效地應對各種挑戰：

　　數字調制信號:對于數字調制信號，如ASK、FSK、PSK等，DSOX4022A可以通過眼圖分析、星座圖分析等方法來評估信號質量和信噪比，并識別潛在的傳輸問題。

　　噪聲信號:對于包含噪聲的信號，DSOX4022A可以通過平均功能、數字濾波功能等來降低噪聲的影響，提高信號信噪比。

　　周期性信號:對于周期性信號，DSOX4022A可以通過觸發功能精確地捕捉信號的周期性特征，并進行詳細的波形分析。

　　非周期性信號:對于非周期性信號，DSOX4022A可以通過長時間記錄和存儲功能來捕捉信號的全部信息，并進行統計分析。

　　四、實際應用案例

　　在實際應用中，DSOX4022A被廣泛應用于各種領域，例如：

　　電力電子:分析電力電子設備中的開關噪聲和諧波。

　　通信工程:分析各種數字調制信號的質量和性能。

　　汽車電子:分析汽車電子系統中的信號干擾和故障。

　　是德DSOX4022A示波器憑借其優異的硬件性能和強大的軟件功能，成為復雜信號分析的得力助手。通過合理運用其提供的各種工具和分析方法，工程師能夠有效地識別和解決信號分析中的各種難題，從而提高產品設計和測試效率。其易于使用的界面和豐富的幫助文檔也降低了學習成本，使其成為廣大工程師的理想選擇。然而，熟練掌握其功能并結合實際應用場景進行分析，才能真正發揮DSOX4022A的全部潛能，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
