電阻測量是電子測試和電路調試中最基礎也是最重要的環節之一。然而，對于低阻值電阻，傳統的二線法測量由于引線電阻的影響，會導致較大的測量誤差。為了克服這一難題，四線電阻測量法（也稱Kelvin測量法）應運而生，并被廣泛應用于精密測量領域。是德（Keysight）作為業界領先的測試測量儀器廠商，其萬用表系列產品都支持四線電阻測量功能，為用戶提供了精確可靠的測量手段。本文將詳細介紹如何在是德萬用表上進行四線電阻測量，并分析其原理、優勢及應用。

　　一、四線電阻測量法的原理

　　傳統的二線法測量電阻，電流和電壓都通過同兩根引線傳輸。引線本身也具有一定的電阻，這部分電阻會與被測電阻串聯，導致測量結果偏大，尤其是在測量低阻值電阻時，這個誤差會非常顯著。

　　四線電阻測量法巧妙地解決了這個問題。它采用四根引線：兩根用于通入電流（電流引線），另兩根用于測量電壓降（電壓引線）。電流引線直接連接到被測電阻的兩端，確保電流路徑不受引線電阻的影響；電壓引線則連接到被測電阻的兩端，直接測量被測電阻兩端的電壓降。這樣，測量結果就只反映了被測電阻本身的阻值，有效地消除了引線電阻帶來的誤差。

　　根據歐姆定律，電阻的計算公式為：R=U/I，其中R為電阻值，U為電壓降，I為電流。在四線法中，電壓降U是由電壓引線測得的，電流I是由電流引線測得的，從而精確地計算出被測電阻的阻值。

　　二、是德萬用表四線電阻測量的步驟

　　具體的測量步驟可能會因是德萬用表型號的不同而略有差異，但基本流程大致如下：

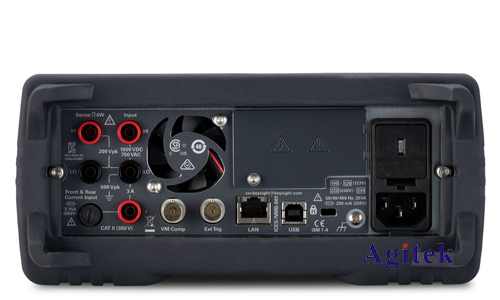

　　1.連接測試線:將四根測試線分別連接到是德萬用表對應的輸入端和被測電阻的兩端。通常，萬用表會標明電流輸入端和電壓輸入端，務必正確連接。某些型號的萬用表可能需要選擇“四線電阻”測量模式。

　　2.選擇測量量程:根據被測電阻的預估阻值，選擇合適的測量量程。選擇合適的量程可以提高測量精度，避免過載或欠載的情況發生。

　　3.開始測量:按下萬用表的測量按鈕，萬用表將顯示被測電阻的阻值。

　　4.讀取測量結果:仔細觀察萬用表顯示的阻值，并記錄測量結果。多次測量取平均值可以提高測量精度。

　　5.校準與驗證（可選）:對于高精度測量，可以使用已知阻值的標準電阻進行校準和驗證，確保測量結果的準確性。

　　三、四線電阻測量的應用場景

　　四線電阻測量法廣泛應用于各種需要精確測量低阻值的場合，例如：

　　低電阻的測量:例如電阻器、電感線圈、連接器等元器件的低電阻測量。

　　高精度測量:在需要高精度的場合，例如科學研究、精密儀器制造等。

　　電纜和導線的電阻測量:測量電纜和導線的電阻值，評估其導電性能。

　　電路板的電阻測試:檢測電路板上的電阻元件是否符合設計要求。

　　四、影響測量精度的因素及注意事項

　　除了引線電阻，其他一些因素也會影響四線電阻測量的精度：

　　溫度影響:溫度變化會影響電阻值，因此在測量過程中應盡量保持環境溫度穩定。

　　接觸電阻:測試線與被測電阻的接觸不良會增加接觸電阻，影響測量精度。應確保良好的接觸。

　　干擾信號:外部干擾信號可能會影響測量結果，應盡量減少干擾。

　　萬用表自身的精度:萬用表本身的精度也會限制測量精度，選擇高精度萬用表可以提高測量精度。

　　四線電阻測量法是精確測量低阻值電阻的有效方法。是德萬用表支持四線電阻測量功能，為用戶提供了高精度、可靠的測量手段。熟練掌握四線電阻測量方法，并注意影響測量精度的因素，可以有效提高測量效率和精度，為電子測試和電路調試提供可靠的保障，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
