頻譜儀測功率的原理及應用

發布日期:2025-01-03 15:20:20         瀏覽數:

  頻譜儀是射頻和微波領域中不可或缺的測試儀器,其功能遠遠超出簡單的信號頻譜顯示。其中一個關鍵功能便是功率測量,它為工程師們提供評估信號強度、分析噪聲水平以及進行系統性能評估的重要數據。然而,頻譜儀并非直接測量功率,而是通過對信號的頻譜特性進行分析,間接獲得功率信息。本文將深入探討頻譜儀測量功率的原理,并闡述不同類型的功率測量方法。

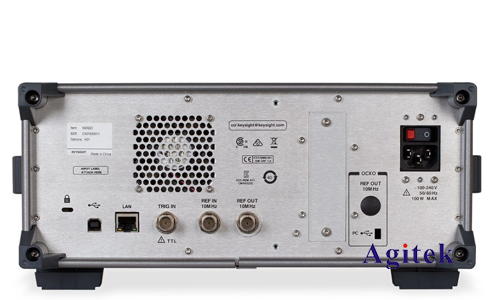

頻譜儀測功率的原理及應用(圖1)

  一、頻譜儀功率測量的基礎:電壓與功率的關系

  頻譜儀的核心是其內部的超外差接收機。信號首先通過接收機進行放大和混頻,然后由一個高精度的檢測器將信號的幅度轉換為電壓。正是這個電壓信號,成為頻譜儀后續功率計算的基礎。然而,電壓與功率并非簡單的線性關系,而是與阻抗密切相關。根據公式P=V2/Z(其中P為功率,V為電壓,Z為阻抗),只有在已知阻抗的情況下,才能由電壓精確計算功率。因此,頻譜儀功率測量的前提是,待測信號必須連接到已知阻抗的負載上,通常為50Ω。這也就是為什么大多數射頻測試系統都采用50Ω標準阻抗的原因。

  二、平均功率測量

  平均功率是頻譜儀最常用的功率測量模式。它反映的是信號在一段時間內的平均能量。頻譜儀通過對檢測器輸出的電壓進行積分平均,然后根據已知的阻抗,計算出平均功率。對于連續波信號,平均功率等于峰值功率;而對于調制信號,平均功率則小于峰值功率,其大小取決于調制方式和調制深度。頻譜儀通常會顯示平均功率的單位為dBm或瓦特。

  三、峰值功率測量

  峰值功率是指信號在一段時間內的最大功率。對于脈沖信號或具有幅度起伏的信號,峰值功率更能反映其瞬時功率特性。頻譜儀可以通過峰值檢測器來捕捉信號的峰值電壓,然后計算出峰值功率。峰值功率測量對于評估雷達、通信等系統的瞬態性能至關重要。

  四、噪聲功率測量

  噪聲功率是系統中噪聲的功率,它常常被用作衡量系統性能的一個指標。頻譜儀可以測量噪聲功率譜密度(PSD),其單位通常為dBm/Hz。通過對噪聲功率譜密度進行積分,可以獲得總的噪聲功率。噪聲功率的測量需要考慮噪聲的類型和分布,以及頻譜儀自身的噪聲指標。

  五、功率譜密度測量

  功率譜密度(PSD)表示信號功率在不同頻率上的分布。頻譜儀顯示的頻譜圖本質上就是信號的功率譜密度圖。通過分析功率譜密度,可以識別信號中的諧波、雜散和噪聲,對于信號分析和系統調試具有重要的意義。

  六、影響頻譜儀功率測量精度的因素

  頻譜儀功率測量的準確性受多種因素影響,包括:

  阻抗匹配:待測信號與頻譜儀的阻抗不匹配會導致反射和功率損失,影響測量精度。

  探頭校準:如果使用探頭進行測量,探頭的校準精度直接影響測量結果。

  頻譜儀的動態范圍:頻譜儀的動態范圍決定了其能夠測量的功率范圍。

  溫度和環境因素:溫度變化和環境電磁干擾都會影響測量精度。

  七、頻譜儀功率測量在實際應用中的例子

  頻譜儀的功率測量功能廣泛應用于各種領域,例如:

  無線通信系統:測量發射功率、接收功率和信號強度。

  雷達系統:測量發射功率和接收功率,評估系統性能。

  微波電路設計:測試放大器、衰減器等器件的功率增益和損耗。

  電磁兼容性測試:測量設備的輻射功率和傳導功率,確保符合EMC標準。

頻譜儀測功率的原理及應用(圖2)


  頻譜儀通過其內部的接收機和檢測器,以及復雜的信號處理算法,間接地實現功率測量。理解其背后的原理,以及影響測量精度的各種因素,對于準確地利用頻譜儀進行功率測量至關重要。掌握不同類型的功率測量方法,例如平均功率、峰值功率和噪聲功率的測量,將極大地提高工程師們進行射頻和微波系統設計、測試和調試的能力,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
