泰克示波器在高速信號測試中的應用

發布日期:2025-01-06 14:12:06         瀏覽數:

  高速數字信號處理技術的飛速發展對信號測試設備提出了更高的要求。在數據中心、5G通信、高性能計算等領域,高速信號的完整性和可靠性至關重要。而泰克示波器憑借其卓越的性能和豐富的功能,成為高速信號測試領域不可或缺的關鍵工具。本文將深入探討泰克示波器在高速信號測試中的應用。

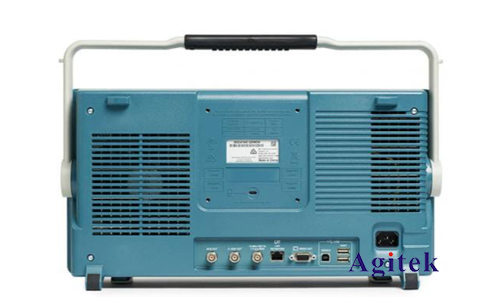

泰克示波器在高速信號測試中的應用(圖1)

  一、泰克示波器在高速信號測試中的關鍵應用

  在高速信號測試中,泰克示波器主要應用于以下幾個方面:

  1.眼圖分析(Eye Diagram Analysis):眼圖是評估數字信號質量的重要指標,它直觀地展現了信號在不同時間點上的幅度分布。泰克示波器能夠?qū)崟r捕捉并分析眼圖,幫助工程師評估信號的裕度、噪聲水平、串?dāng)_等關鍵參數。通過分析眼圖的開合度、眼高、眼寬等指標,工程師可以判斷信號是否滿足設計要求,并及時發現潛在的問題。對于高速串行總線如PCIe、SATA、USB等,眼圖分析是確保數據傳輸可靠性的關鍵步驟。泰克示波器的高采樣率和高垂直分辨率確保了眼圖分析的精度和可靠性。

  2.抖動分析(Jitter Analysis):抖動是指信號時鐘邊緣的隨機或周期性偏差,它會嚴重影響信號的傳輸質量,甚至導致數據錯誤。泰克示波器具備強大的抖動分析功能,可以對各種類型的抖動進行精確測量和分析,例如周期性抖動(PJ)、隨機抖動(RJ)、確定性抖動(DJ)等。通過分析抖動成分,工程師可以找到抖動的根源,并采取相應的措施進行改進。泰克示波器的高采樣率和先進的抖動分析算法,能夠精確測量和分解復雜的抖動信號,為設計優化提供關鍵數據。

  3.信號完整性測試(Signal Integrity Testing):在高速數字系統中,信號完整性至關重要。信號在傳輸過程中可能會受到各種因素的影響,例如反射、串?dāng)_、衰減等,這些都會導致信號失真,最終影響系統性能甚至導致系統故障。泰克示波器可以進行各種信號完整性測試,例如反射測量、串?dāng)_測量、回波損耗測量等,幫助工程師識別并解決信號完整性問題。泰克示波器的寬帶寬和高保真度保證了測試結果的準確性。

  4.誤碼率測試(Bit Error Rate Testing,BERT):誤碼率是衡量數字通信系統可靠性的重要指標。泰克示波器通常與BERT結合使用,進行誤碼率測試,以評估系統在不同條件下的誤碼率。通過分析誤碼率,工程師可以判斷系統的可靠性,并找出影響系統性能的瓶頸。

  5.串?dāng)_分析(Crosstalk Analysis):在高密度PCB設計中,信號間的串?dāng)_問題十分突出。泰克示波器可以精確測量和分析信號間的串?dāng)_,幫助工程師優化PCB設計,減少串?dāng)_的影響。

  二、泰克示波器在高速信號測試中的技術優勢

  泰克示波器之所以在高速信號測試領域占據主導地位,與其強大的技術優勢密不可分:

  1.高采樣率(High Sample Rate):高速信號的快速變化需要高采樣率才能準確捕捉。泰克示波器提供超高的采樣率,能夠捕捉到高速信號的細微變化,確保測試結果的精確性。

  2.高帶寬(High Bandwidth):高帶寬能夠準確測量高頻信號。泰克示波器的寬帶寬范圍能夠滿足各種高速信號測試的需求。

  3.高垂直分辨率(High Vertical Resolution):高垂直分辨率能夠提高信號細節的顯示精度,這對于眼圖分析和抖動分析尤為重要。

  4.強大的軟件功能:泰克示波器配備強大的軟件功能,提供豐富的測量工具和分析功能,方便工程師進行數據分析和報告生成。例如,自動化的眼圖測量和抖動分析功能,大大提高了測試效率。

  5.豐富的探頭選擇:泰克提供各種類型的探頭,以滿足不同應用場景的需求。例如,差分探頭可以用于測量差分信號,高阻抗探頭可以降低對被測電路的影響。

泰克示波器在高速信號測試中的應用(圖2)

  泰克示波器憑借其高采樣率、高帶寬、高保真度以及強大的軟件功能,在高速信號測試中發揮著至關重要的作用。它幫助工程師解決各種高速信號測試中的挑戰,確保高速數字系統的可靠性和性能,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
