斯坦福鎖相放大器如何實現信號提取

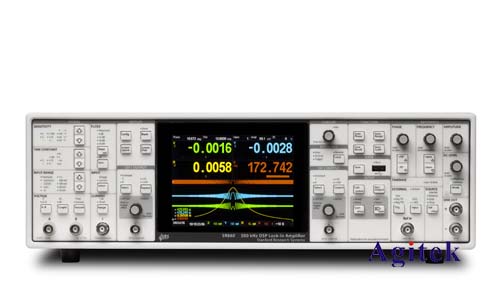

斯坦福研究系統公司(Stanford Research Systems,SRS)生產的鎖相放大器以其高精度、高靈敏度和廣泛的應用范圍而聞名于世。它們在各種科學和工程領域中被廣泛應用于提取被噪聲淹沒的微弱信號,例如光譜學、材料科學、生物醫學工程以及物理學等。本文將深入探討斯坦福鎖相放大器如何實現高效的信號提取,并闡述其背后的核心技術——相干解調。
一、噪聲的挑戰與鎖相放大的優勢
在許多科學實驗和工程應用中,目標信號往往極其微弱,很容易被環境噪聲所掩蓋。這些噪聲可能是來自電源、電子元件或環境振動等多種來源,其頻率和幅度通常遠大于目標信號。傳統的放大器無法有效區分信號和噪聲,因此難以進行精確測量。
鎖相放大器則通過巧妙地利用信號的已知特征——頻率和相位——來克服這一難題。它只對與參考信號頻率和相位匹配的信號做出響應,從而有效地抑制了與之不相干的噪聲,實現了高信噪比的信號提取。
二、斯坦福鎖相放大器的工作原理:相干解調
斯坦福鎖相放大器的核心工作機制是相干解調。其基本原理如下:
1.參考信號:首先,需要一個與目標信號頻率相同的參考信號。這個參考信號可以由實驗本身產生,例如激光器產生的調制光束,或者由鎖相放大器內部的信號發生器產生。
2.混合器:目標信號和參考信號被送入一個混合器(乘法器),進行相乘操作。這個過程將目標信號的頻率轉換到低頻或直流,同時,不相干噪聲的頻率會被移到高頻或不同頻率。
3.低通濾波器:經過混合器之后,信號被送入一個低通濾波器。這個濾波器會濾除高頻噪聲,只保留低頻或直流成分。這個直流成分正比于目標信號的幅度,并包含了相位信息。
4.信號處理:最終的低頻或直流信號被放大并進行進一步的處理,例如計算其幅度、相位和頻率等參數。
三、斯坦福鎖相放大器的獨特優勢
斯坦福鎖相放大器在技術細節上進行了許多優化,使其具有以下顯著優勢:
高靈敏度:通過精密的電路設計和低噪聲放大器,斯坦福鎖相放大器能夠檢測到極微弱的信號,其靈敏度遠高于傳統的放大器。
高信噪比:相干解調技術有效地抑制了不相干噪聲,顯著提高了信噪比,使得即使在高噪聲環境下也能準確測量信號。
多通道功能:一些高端斯坦福鎖相放大器具有多通道功能,可以同時測量多個信號,提高了實驗效率。
多種工作模式:斯坦福鎖相放大器提供了多種工作模式,例如同步檢測、相位敏感檢測和頻率跟蹤等,可以根據不同的實驗需求進行靈活選擇。
數字信號處理:許多現代斯坦福鎖相放大器集成了數字信號處理功能,可以進行更復雜的信號處理和分析,例如傅里葉變換、平均和統計分析等。
四、斯坦福鎖相放大器的應用領域
斯坦福鎖相放大器廣泛應用于以下領域:
光譜學:測量吸收光譜、發射光譜和拉曼光譜等。
材料科學:測量材料的電導率、磁化率和介電常數等。
生物醫學工程:測量細胞膜電位、神經元活動和心電圖等。
物理學:測量微弱的物理信號,例如磁場、溫度和壓力等。
化學:測量化學反應動力學和分析化學成分等。
斯坦福鎖相放大器憑借其卓越的信號提取能力,成為眾多科研和工程領域中不可或缺的精密測量儀器。通過相干解調技術,它能夠有效地抑制噪聲,提取出被噪聲掩蓋的微弱信號,從而實現高精度、高靈敏度的測量。其廣泛的應用領域以及不斷發展的技術,預示著斯坦福鎖相放大器將在未來繼續發揮重要作用,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
