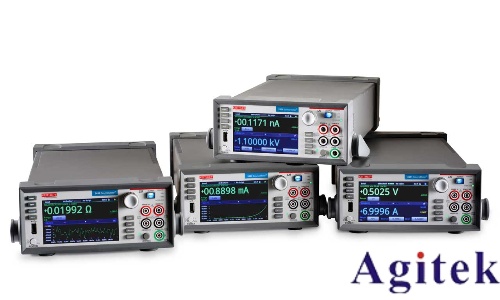

在新能源技術飛速發展的背景下，電池性能評估成為電化學研究的核心環節。吉時利2460數字源表憑借其寬范圍輸出能力、高精度測量特性及智能化操作界面，為電池內阻測試提供了革命性解決方案。本文將深入探討該儀器在電池內阻測試中的技術原理、操作流程及工程應用價值。

一、技術原理：四線制測量的精度革命

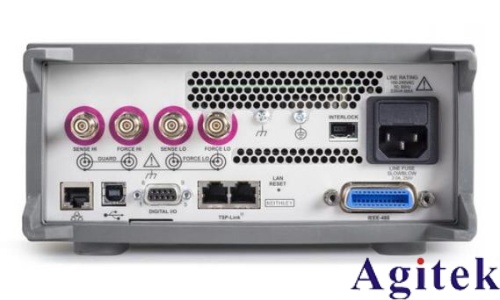

電池內阻作為衡量電極材料導電性的關鍵指標，傳統兩線法測量易受引線電阻干擾。2460型源表獨創的四線檢測模式（4-Wire Sense）通過獨立電流激勵與電壓采樣回路，將測量精度提升至μΩ級。其偏置補償功能可自動修正熱電效應導致的電壓漂移，配合0.012%的基本測量準確度，確保在0.1mΩ~1kΩ量程內實現真實內阻表征。儀器內置的7A大電流輸出能力，更適用于動力電池等高功率場景的脈沖測試需求。

二、操作流程：智能化測試的七步法則

1. 系統初始化：通過MENU→System→Reset路徑執行軟復位，清除歷史設置殘留

2. 測量模式配置：選擇Resistance功能并啟用4-Wire Sense模式

3. 電流參數設定：在Source Current區域設置測試電流（推薦1~5A）

4. 補償機制激活：開啟Offset Compensation消除接觸電勢差

5. 動態監測啟動：利用TSP腳本實現100次循環測試（示例代碼：trigger.model.load("SimpleLoop",100)）

6. 數據可視化：切換至Graph屏幕實時觀測R-T曲線

7. 安全輸出管理：測試結束后執行smu.source.output=smu.OFF并配置High Z輸出關閉狀態

三、工程實踐：多場景下的性能優化策略

鋰離子電池篩選：通過1C倍率脈沖測試識別內阻差異≥0.5mΩ的劣化電池

太陽能電池模組診斷：結合0.1Hz~10kHz頻率掃描分析電解液阻抗譜

超級電容器評估：運用10A瞬態電流捕獲ESR動態響應特性

電化學工作站集成：通過GPIB/USB接口實現多通道同步測試系統搭建

四、精度保障體系：誤差抑制的三大維度

1. 熱管理：采用Kelvin連接法消除導線壓降，建議使用24AWG低阻電纜

2. 時間相關性控制：設置10ms測量延遲以穩定電化學反應

3. 環境補償：在23±2℃恒溫箱中進行測試，規避溫度系數影響（典型值25μΩ/℃）

吉時利2460數字源表通過硬件架構創新與智能軟件算法的深度融合，構建了電池內阻測試的新基準。其四象限工作能力不僅覆蓋從μA到7A的寬電流域，更通過1μΩ分辨率突破傳統測試儀器的物理極限。在固態電池、鈉離子電池等前沿技術研究中，這種高精度測量手段正成為揭示材料本征特性的關鍵工具，推動電化學儲能技術邁向更高能量密度與循環壽命。
