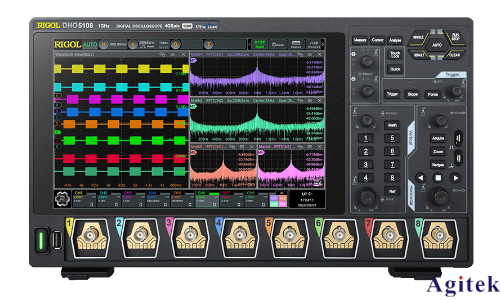

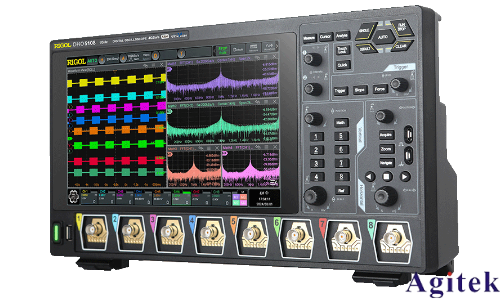

在電子測量領域，示波器是極為關鍵的工具，而帶寬則是示波器的核心指標之一。對于普源示波器 DHO5058 而言，合理選擇帶寬對獲取精準測量結果、深入分析信號特征起著決定性作用。

一、帶寬的定義與重要性

帶寬，簡單來說，指的是示波器能夠準確測量并顯示信號的頻率范圍，單位為赫茲（Hz）。以 DHO5058 為例，其模擬帶寬為 500MHz，這意味著它能精準處理大部分頻率在 500MHz 及以下的信號。若被測信號頻率超出該帶寬，信號的高頻成分將難以被準確測量，從而致使波形出現失真，嚴重影響測量結果的可靠性。

在實際應用中，帶寬對信號測量精度的影響不容小覷。當測量高頻信號時，若示波器帶寬不足，信號的上升沿和下降沿會被 “抹平”，測量出的信號周期可能變長，頻率則相應偏低。例如，在高速數字電路中，信號變化極為迅速，包含豐富的高頻諧波成分，此時若示波器帶寬不夠，便無法完整捕捉信號細節，可能會錯誤判斷電路的工作狀態。

二、選擇帶寬的考量因素

1. 信號頻率范圍

確定被測信號的頻率范圍是選擇帶寬的首要任務。通常，為了確保能完整捕獲信號，示波器帶寬應至少達到被測信號最高頻率的 2 - 3 倍。比如，若要測量一個最高頻率為 100MHz 的信號，選擇帶寬為 200MHz - 300MHz 的示波器較為合適。但對于像 DHO5058 這樣帶寬固定為 500MHz 的示波器，在測量頻率最高達 250MHz 左右的信號時，基本能夠保證測量的準確性。

2. 信號特性

不同特性的信號對帶寬要求有所差異。對于正弦波信號，因其頻率成分相對單一，按照上述帶寬與信號頻率倍數關系選擇即可。然而，若信號包含豐富的諧波，情況就復雜得多。例如方波信號，除了基波頻率外，還含有大量奇次諧波。一個 10MHz 的方波，其 3 次諧波為 30MHz，5 次諧波為 50MHz…… 為了清晰還原方波的真實形狀，就需要示波器具備足夠帶寬來捕捉這些高頻諧波，此時 DHO5058 的 500MHz 帶寬就能較好地應對。

3. 測量精度要求

若對測量精度要求極高，如測量信號的上升時間、下降時間、過沖等參數時，選擇更高帶寬的示波器能顯著提升測量精度。以測量信號上升時間為例，經驗公式表明，示波器帶寬應至少是信號上升時間的 5 倍以上，才能確保波形準確顯示。DHO5058 的 500MHz 帶寬，在諸多對精度有一定要求的場景中，能夠滿足大多數常規測量任務的精度需求。

4. 噪聲因素

帶寬與示波器的噪聲性能緊密相關。較寬的帶寬在允許更多高頻信號通過的同時，也可能引入更多噪聲。在一些對噪聲敏感的測量場景中，如微弱信號測量，若使用帶寬過大的示波器，過多噪聲混入信號，會干擾測量結果。此時，DHO5058 可通過設置帶寬限制功能，如將帶寬限制在 20MHz，有效濾除高頻噪聲，提高信噪比，使測量結果更可靠。

三、不同場景下的帶寬選擇建議

1. 低頻信號測量

當測量音頻信號（20Hz - 20kHz）、一般直流電源紋波等低頻信號時，DHO5058 的 500MHz 帶寬完全綽綽有余。為降低噪聲影響，可將帶寬限制在較低水平，如 20MHz。這樣既能準確測量低頻信號，又能提升信號質量。

2. 高頻數字信號測量

在高速數字電路設計與測試中，如 USB 3.0、HDMI 等高速接口信號測量，這些信號頻率高且變化迅速。以 USB 3.0 信號為例，其傳輸速率可達 5Gbps，對應的信號頻率較高。DHO5058 的 500MHz 帶寬雖不能完全覆蓋其最高頻率，但通過合理設置和對信號主要特征的分析，仍能在一定程度上滿足此類高速數字信號的關鍵參數測量需求，如眼圖測量、時序分析等。

3. 混合信號測量

對于既包含模擬信號又有數字信號的混合電路，如嵌入式系統電路板測量。假設要同時測量微控制器的數字輸出信號以及其周邊模擬電路的電壓信號，DHO5058 的多通道特性結合其 500MHz 帶寬，可在不同通道分別對模擬和數字信號進行較為有效的測量，通過合理設置各通道帶寬，平衡信號捕獲與噪聲抑制。

四、帶寬與其他參數的協同

在選擇 DHO5058 示波器帶寬時，還需考慮其與其他參數的協同關系。采樣率方面，根據奈奎斯特采樣定理，采樣率應至少是信號最高頻率的 2 倍，而對于 DHO5058 帶寬為 500MHz 的情況，其最高實時采樣率達 4GSa/s，能較好地滿足采樣要求，確保信號不失真。存儲深度也與帶寬相關，若要長時間捕獲高帶寬信號，足夠的存儲深度（DHO5058 最大存儲深度為 500Mpts）能保證在高采樣率下完整記錄信號波形，避免數據丟失。

總之，普源示波器 DHO5058 的 500MHz 帶寬在眾多測量場景中展現出強大的適應性。在實際使用時，需綜合考慮信號頻率范圍、特性、測量精度以及噪聲等因素，合理利用其帶寬特性，結合其他參數，以實現精準、高效的信號測量與分析。
