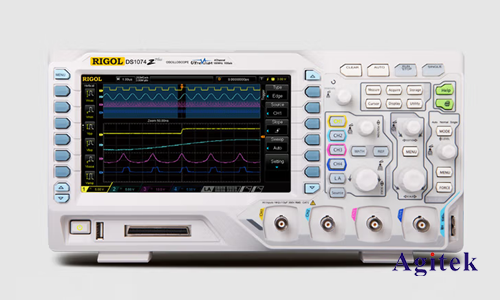

長期以來，示波器一直是電子工程師常用的電子測試儀器之一。目前，國內外示波器種類繁多，其性能和價格也從數千到數十萬不等。面對眾多品牌示波器、泰克示波器、普遠示波器等，我們?nèi)绾芜x擇性價比高的示波器？西安安泰測試設備有限公司選型工程師今天將從幾個方面介紹示波器選型應注意的幾點：

　　1、了解您需要測試的信號

　　您要知道用示波器觀察什么？您要捕捉并觀察的信號其典型性能是什么？您的信號是否有復雜的特性？您的信號是重復信號還是單次信號？您要測量的信號過渡過程的帶寬，或者上升時間是多大？您打算用何種信號特性來觸發短脈沖、脈沖寬度、窄脈沖等？您打算同時顯示多少信號？您對測試信號作何種處理？

　　2、確定測試信號帶寬

　　帶寬一般定義為正弦波輸入信號幅度衰減到-3dB時的頻率，即幅度的70.7%。帶寬決定示波器對信號的基本測量能力。如果沒有足夠的帶寬，示波器將無法測量高頻信號，幅度將出現失真，邊緣將會消失，細節數據將被丟失；如果沒有足夠的帶寬，得到的信號所有特性，包含響鈴和振鳴等都毫無意義。

　　一個決定您所需要的示波器帶寬有效經驗——“5倍經驗準則”：將您要測量的信號最高頻率分量乘以5，使測量結果獲得高于2%的精度。

　　3、通道數

　　主要是一個成本問題，因?yàn)橥ǖ罃?shù)增加勢必成本會提升。

　　4、A/D轉換器的采樣速率（或采樣速度）

　　單位為每秒采樣次數（S/s），指數字示波器對信號采樣的頻率。示波器的采樣速率越快，所顯示的波形的分辨率和清晰度就高，重要信息和事件丟失的概率就越小。

　　如果需要觀測較長時間范圍內的慢變信號或低頻信號，最小采樣速率就發揮了作用，為了在顯示的波形記錄中保持固定的波形數，需要調整水平控制旋鈕，而所顯示的采樣速率也將隨著水平調節旋鈕的變化而變化。

　　有一個比較采樣速率和信號帶寬時很有用的經驗法則：如果您正在觀察的示波器有內插（通過篩選以便在取樣點間重新生成），則（采樣速率/信號帶寬）的比值至少應為4∶1；無正弦內插時，則應采取10∶1的比值。

　　5、選用適當?shù)拇鎯?chǔ)深度，也稱記錄長度

　　存儲深度是示波器所能存儲的采樣點多少的量度。如果您需要不間斷的捕捉一個脈沖串，則要求示波器有足夠的存儲器以便捕捉整個事件。將所要捕捉的時間長度除以精確重現信號所須的采樣速率，可以計算出所要求的存儲深度。

　　6、波形刷新率

　　由于示波器先存儲后處理的原理，導致了波形觀測不可避免存在死區時間。因此，不同波形刷新率的示波器能夠捕獲低概率異常信號的能力就大有不同。一定有工程師有過這樣的體驗——明明我的電路有一定的故障率，可接到示波器上看波形信號又覺得完全正常。這可能就是您的示波器波形刷新率有點低了，需要使用波形刷新率更高的示波器進行觀測。這里插一句，ZDS2024示波器波形刷新率最高可達330k哦，是全球2000系列示波器波形刷新率最高的。

　　7、對異?，F(xiàn)象的捕獲

　　三個主要因素影響著示波器顯示日常測試與調試中所遇到的未知和復雜信號的能力：屏幕刷新速率、波形捕獲方式和觸發能力。波形捕獲模式有：采樣模式、峰值檢測模式、高分辨率模式、包絡模式、平均值模式等。屏幕刷新速率指給您關于示波器對信號和控制的變化反應快慢，使用峰值檢測有助于在較慢的信號中捕捉快速信號的峰值。

　　示波器的選擇是一個看似簡單而又是您很難處理的問題，市場上產品很多，并且技術各有差異，有時很難讓您下決定，如果您在日常操作、學習中遇到任何關于示波器、信號發生器、頻譜分析儀、電源、電子負載、數字萬用表、網絡分析儀、紅外熱像儀、功率放大器等一系列問題，可以隨時咨詢西安安泰測試18165377573，官方網站：sy263.com
