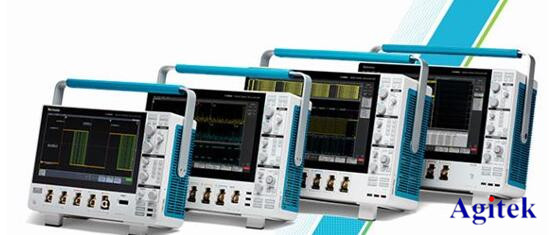

科技在不斷進步，泰克示波器也不斷創新，為工程師提供更易學、更有效的測試工具與解決方案。泰克近兩年不斷推陳出新，中高端泰克示波器不斷上線，持續釋放新功能，不斷滿足工程師的測試需求，實現資產保值。今天安泰測試Agitek就給大家介紹一下泰克中高端示波器：

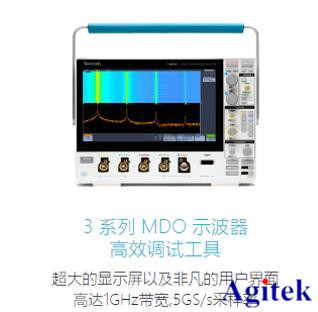

泰克示波器MDO3系列：

在小巧便攜的示波器上體驗高清晰度大顯示屏。屢獲殊榮的觸摸式界面將您的學習曲線變成階躍函數。獨特的內置頻譜分析功能由選配變?yōu)闃?biāo)配，其功能非常適合用于射頻分析。1GHz帶寬型號新升級為標配的2根或4根1GHz 無源探頭，將1GHz示波器測試系統整體性能提升1倍，上升時間從700ps 提升到350ps, 可以測試信號幾十甚至幾百M(fèi) 的高速信號。

主要規格：

輸入通道：2 或 4 條模擬，16 條數字通道，1 臺頻譜分析儀

帶寬：100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz

采樣率：

模擬通道上為 5 GS/s（1 GHz 型號）、2.5 GS（所有其他型號）

數字通道上最高 8.25 GS/s（121 ps 分辨率）

記錄長度：所有通道上 10 M 點

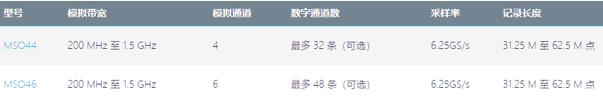

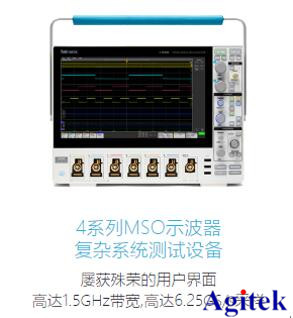

泰克示波器MSO4系列：

主要規格：

輸入通道：4 或 6 路 FlexChannel輸入，每個 FlexChannel 提供一個模擬信號輸入或者連接TLP058 探頭實現 8 路數字邏輯輸入

帶寬：200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz

采樣率：在所有模擬/數字通道上實時采樣率高達6.25 GS/s

記錄長度：31.25 或 62.5 M 點

垂直分辨率：12 位，高分辨率模式下高達16 位

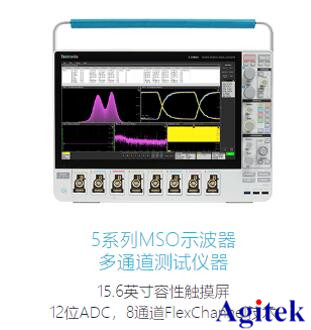

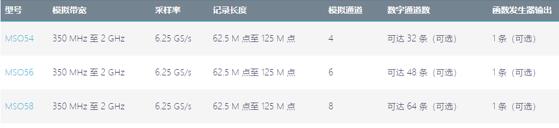

泰克示波器MSO5系列：

5 系列 MSO 具有支持手指開合、滑動和縮放操作的創新觸摸屏用戶界面、業內最大的高分辨率顯示器以及 4、6 或 8 條 FlexChannel?輸入通道，能夠應對當前以及未來最嚴苛的應用挑戰。它為性能、分析和整體用戶體驗設立了新的標準。

主要指標：

輸入通道：4、6 或 8 個FlexChannel? 輸入

每個 FlexChannel 提供了：一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時兩者

使用 TLP058 邏輯探頭時 8 個數字邏輯輸入

帶寬（所有模擬通道）：350 MHz、500 MHz、1 GHz、2 GHz（可升級）

采樣率 (所有模擬/數字通道)：實時:6.25 GS/s，插補: 500 GS/s

記錄長度 (所有模擬/數字通道)：62.5 M 點標配(125 M點選配升級)

波形捕獲率：>500,000個波形/秒

垂直分辨率：12 位 ADC，高分辨率模式下高達16 位

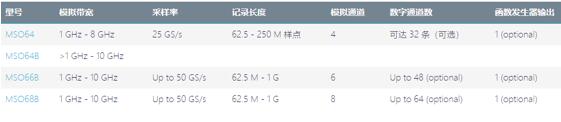

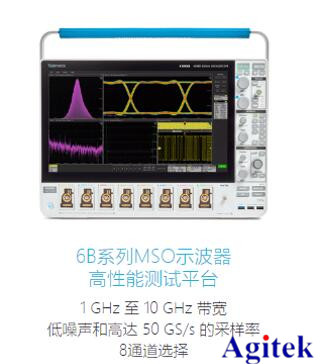

泰克示波器MSO6B系列：

使用 1 GHz 至 10 GHz 帶寬對高速設計進行故障排除和驗證。通過低噪聲和高達 50 GS/s 的采樣率獲得準確的測量結果。查看 6 通道和 8 通道模型的更多設計。

輸入通道：4、6 或 8 FlexChannel 輸入

每個 FlexChannel 提供一個模擬信號輸入或者連接 TLP0581 探頭實現 8 路數字邏輯輸入

帶寬：1、2.5、4、6、8 或 10 GHz

采樣率：2 模擬通道上為 50 GS/s，4 模擬通道上為 25 GS/s，4 以上模擬通道上為 12.5 GS/s

記錄長度 ：在所有模擬/數字通道上最高為 1 G 樣點

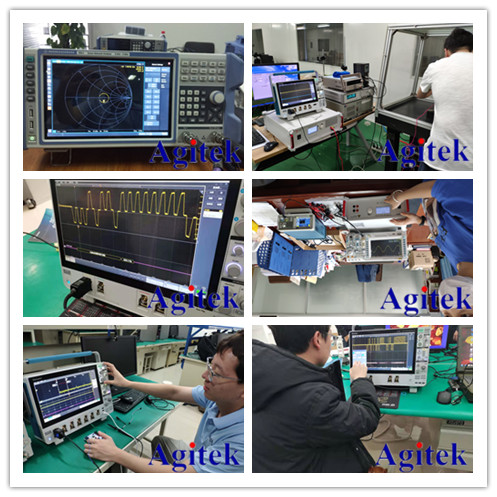

安泰測試（sy263.com）作為泰克長期合作伙伴，同時作為國內專業的儀器測試平臺，為了更好的滿足客戶測試需求，為客戶提供免費樣機試用及技術上門演示服務，安泰測試已準備好樣機，如果你想進一步了解中高端泰克示波器，歡迎體驗，讓你“演”見為實。
