簡單介紹便攜式頻譜分析儀
頻譜分析儀廣泛的應用在各種電信號的測試當中,可以測量實時頻譜圖、頻率色譜圖、頻譜熱力圖等;可測頻率范圍寬,平均底噪低等,本來我們主要介紹一下頻譜分析儀的工作原理主要技術指標及便攜式頻譜分析儀的產品推薦。
1、什么是頻譜分析儀?頻譜分析儀是研究電信號頻譜結構的儀器,用于信號失真度、調制度、譜純度、頻率穩定度和交調失真等信號參數的測量,可用以測量放大器和濾波器等電路系統的某些參數,是一種多用途的電子測量儀器。它又可稱為頻域示波器、跟蹤示波器、分析示波器、諧波分析器、頻率特性分析儀或傅里葉分析儀等。現代頻譜分析儀能以模擬方式或數字方式顯示分析結果,能分析1赫以下的甚低頻到亞毫米波段的全部無線電頻段的電信號。儀器內部若采用數字電路和微處理器,具有存儲和運算功能;配置標準接口,就容易構成自動測試系統。
2、頻譜分析儀的工作原理輸入信號經衰減器以限制信號幅度,經低通輸入濾波器濾除不需的頻率,然后經混頻器與本振(LO)信號混頻將輸入信號轉換到中頻(IF)。LO的頻率由掃頻發生器控制。隨著LO頻率的改變,混頻器的輸出信號(它包括兩個原始信號,它們的和、差及諧波,)由分辨力帶寬濾波器濾出本振比輸入信號高的中頻,并以對數標度放大或壓縮。然后用檢波器對通過IF濾波器的信號進行整流,從而得到驅動顯示垂直部分的直流電壓。隨著掃頻發生器掃過某一頻率范圍,屏幕上就會畫出一條跡線。該跡線示出了輸入信號在所顯示頻率范圍內的頻率成分。
3、頻譜分析儀的主要技術指標
?。?)輸入頻率范圍輸入頻率范圍是指頻譜儀能夠正常工作的最大頻率區間,以Hz表示該范圍的上限和下限,由掃描本振的批量范圍決定?,F(xiàn)代頻譜儀的頻率范圍通??梢詮牡皖l段至射頻段,甚至微波段,如1kHz~4Ghz。
?。?)靈敏度靈敏度是指在給定分辨率寬、顯示方式和其他影響因素的條件下,頻譜分析儀能測得最小信號電平的能力,用dBm、dBu、dBv和V等單位表示。頻譜分析儀的靈敏度主要取決于儀器內部的噪聲電平、對于外差式頻譜分析儀,其靈敏度不僅與噪聲電平有關,還與掃頻速度有關,掃頻速度的越快,動態幅頻特性峰值越低,靈敏度越低。頻譜儀可利用頻域和時域兩種方式測量調幅信號。通過講述頻譜分析儀的工作原理和測量信號分析,可正確理解、使用、操作和應用頻譜儀。由于篇幅所限,僅對調幅信號進行了測量分析,頻譜儀還可以對諧波失真、三階交調、激勵響應、相位噪聲等多種類型的信號進行頻率、功率、帶寬、調制等參數測量分析
4、不同類型的頻譜分析儀有兩類頻譜分析儀,類型由獲取信號頻譜所使用的方法決定。掃描調諧頻譜分析儀使用超外差式接收機對一部分輸入信號頻譜進行下變頻(使用電壓控制振蕩器和混頻器),達到帶通濾波器的中心頻率。采用超外差式體系結構的電壓控制振蕩器在一系列頻率上進行掃描,支持儀器完整頻率范圍的假設??焖俑盗⑷~變換(FFT)分析儀計算離散傅立葉變換(DFT),這個數學過程可將輸入信號的波形轉換成其頻譜分量。

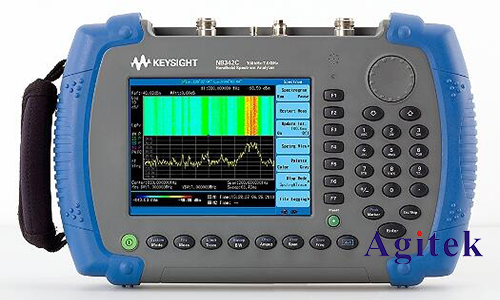

5、便攜式頻譜分析儀臺式頻譜和信號分析儀提供卓越的技術指標和測量應用軟件,但是很多時候工程師需要方便攜帶的頻譜分析儀去現場使用。SYN5212型便攜式頻譜分析儀是生產的一款手持式頻譜分析儀,測量范圍為2.3GHz~2.9GHz,采用5英寸液晶屏設計,可覆蓋當前流行的各種無線頻段,包括WiFi、藍牙、無線音視頻、LORA、ZIGBEE、NB-lot等等,具有實時頻譜圖、頻率色譜圖和頻譜熱力圖等分析檢測功能,特別適合在射頻測試、無線優化、現場布網、干擾查詢等場景中應用。產品功能
1)實時頻譜分析功能:實時頻譜掃描,SPAN/RBW/CENT/MARKER功能,MAXHLOD功能,最大功率自動檢測;
2)頻率色譜圖功能:顯示一段時間內整體時間與頻譜特性,可循環記錄5分鐘內的所有頻譜分布,便于查看頻率干擾以或發射泄漏等問題;
3)頻譜熱力圖功能:顯示一段時間內的頻譜輪廓重疊密度,重復次數多顯示更趨于紅色,便于分析一段時間的頻譜統計特征;
4)前面板配有5英寸液晶屏和多個按鍵,可獨立工作,無需外接電腦;
5)頻譜顯示范圍:2.3GHz~2.9GHz;6)DC5V供電,內置鋰電池,方便各種室內外場景應用。
以上就是便攜頻譜分析儀的簡單介紹,如您還有其他使用問題,歡迎登錄sy263.com
