頻譜分析儀的關鍵器件

發布日期:2022-11-25 21:28:45         瀏覽數:

       頻譜分析儀是一種研究電信號光譜結構的儀器。它用于測量信號參數,如信號失真、系統調整、譜純度、頻率穩定性和交叉調整失真,它可用于測量放大器和濾波器等電路系統的某些參數。這是一種多用途電子測量儀器,也可稱為頻域示波器、跟蹤示波器、分析示波器、諧波分析儀、頻率特性分析儀或傅里葉分析儀,那么作為頻譜分析儀的關鍵器件您有知道哪些呢?下面西安安泰測試小編為大家一起看看:

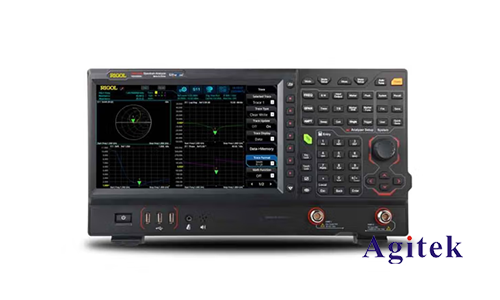

頻譜分析儀的關鍵器件(圖1)

  一、輸入衰減器
  輸入衰減器是信號在頻譜儀中的第一級處理,頻譜分析儀輸入衰減器功能包含以下方面:
  1.保證頻譜儀在寬頻范圍內保持良好匹配特性;
  2.保護混頻及其它中頻處理電路。防止部件損壞和產生過大非線性失真。
  一般頻譜分析儀衰減器衰減范圍為:0~65dB;可按照5dB步進變化。當改變輸入衰減器設置時,信號電平會受到影響。如衰減值由10dB變?yōu)?0dB,信號幅度人為被減小10dB,相應檢波輸出也會降低,為補償該變化,頻譜儀內部會利用放大器補償衰減影響。所以當在改變衰減器設置時,輸入信號在頻譜儀上的顯示并不發生變化。
  儀表自動設置衰減器件的原則是保證:
  輸入信號電平-衰減器設置<=混頻器工作電平

  小貼士:頻譜儀工作時,其中頻放大器增益和衰減器設值連動工作,當改變輸入衰減器設置時,輸入信號顯示電平并不會發生變化。

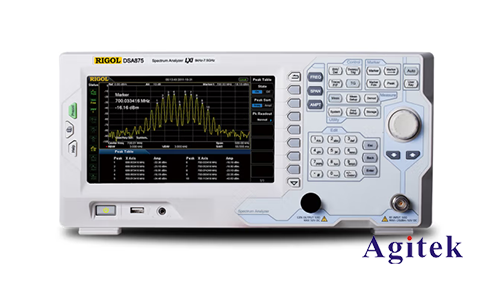

頻譜分析儀的關鍵器件(圖2)

  二、混頻器
  混頻器完成信號的頻譜搬移,將不同頻率輸入信號變換到相應頻率。在混頻過程中會存在鏡相干擾問題。
  頻譜儀需采用相應方法來解決這個問題。頻譜分析儀利用兩種方法解決該問題。
  1.在低頻率段(比如<3GHz),利用高混頻和低通濾波器抑制干擾。
  2.在高頻率段(例如>3GHz),利用帶通跟蹤濾波器抑制干擾。
  三、中頻濾波器
  中頻濾波器是頻譜分析儀中關鍵部件,頻譜分析儀主要依靠該濾波器來分辯不同頻率信號,頻譜儀許多關鍵指標(測量分辨率、測量靈敏度、測量速度、測量精度等)都和中頻濾波器的帶寬和形狀有關。
  中頻濾波器通常由LC濾波器,晶體濾波器或數字濾波器的組合實現。
  四、對數放大器
  對數放大器以對數方式處理輸入信號,允許有大的待測量和小的待測量同步易顯示和分辨。實現這種壓縮的一種方法是構建增益隨信號幅度而變化的放大器。在低電平信號下,增益可能為10dB,而在較大的幅度下,增益下降到0。為了獲得所需的對數范圍,必須將若干這類放大器進行級聯。對數放大器通常具有大約70dB到超過100dB的范圍。除對數范圍外,逼真度(對數壓縮與對數曲線相符的接近程度)也是應考慮的重要因素,這個誤差將直接反映測量的幅度誤差。
  五、檢波器
  檢波器將輸入信號功率轉換為輸出視頻電壓,該電壓值對應輸入信號功率。
  針對不同特性輸入信號(正弦信號、噪音信號、隨機調制信號等),需采用不同檢波方式才能準確測出該信號功率。
  現代頻譜儀一般采用數字技術,支持所有檢波方式以確保準確測量各種被測信號的功率參數。
  六、視頻濾波器

  視頻濾波器對檢波器輸出視頻信號進行低通濾波處理,減小視頻帶寬可對頻譜顯示中的噪聲抖動進行平滑,從而減小顯示噪聲的抖動范圍。這樣有利頻譜儀發現淹沒在噪聲中的小功率CW信號,還可提高測量的可重復性。

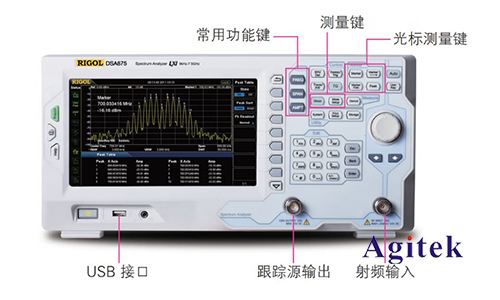

頻譜分析儀的關鍵器件(圖3)

  以上就是西安安泰測試小編為您提供的頻譜儀中的關鍵器件相關介紹,公司主營示波器,萬用表,頻譜分析儀,信號發生器,LCR表,耐壓絕緣測試儀,電子負載,網絡分析儀,紅外熱像儀,功率放大器,波形記錄儀,功率分析儀,源表等儀器儀表
