精準的測試，幾乎是所有工程師測試工作永恒的追求目標。但這絕非易事，特別是小信號的測量。例如，半導體器件、材料、醫(yī)療、MEMS、發(fā)光器件等，需要測量精確伏安（I-V）特性曲線、絕緣特性、電容漏電流、暗電流等小信號，源表往往是首選。

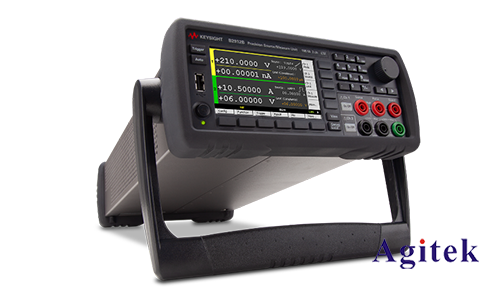

　　B2912B雙通道源表：210V電壓、10A脈沖電流、21比特垂直分辨率、10fA電流分辨率、100KSa/s采樣速率、圖形化顯示

　　但是，我們遇到很多工程師、碩士博士生、甚至教授，在日常工作中利用源表進行精密測量，有時在抱怨測量數據不準確、重復性差等問題時，往往第一反應是測試儀表有問題。

　　如果看了這個小秘籍，問題可能會迎刃而解！

　　一、測試時間的配置

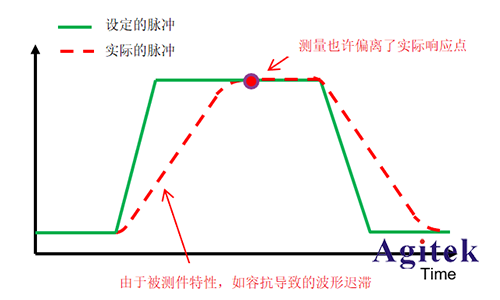

　　如上圖所示、很多半導體器件或先進材料，由于介于絕緣體和導體的雙重特性，阻抗高、RC時間常數大，激勵響應會出現滯后，需要更具器件的響應特性進行恰當的參數配置。

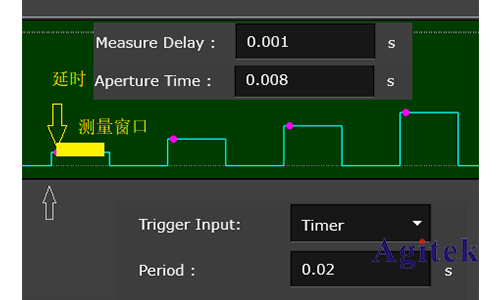

　　上圖是Quick IV軟件，在這里可以配置測試時間，包括信號建立的延遲和測試孔徑時間。設置延時，可以等信號建立穩(wěn)定后再進行測試；如果信號穩(wěn)定時間較長（大于20ms），可以把測量孔徑時間（Aperture time）設置為工頻周期的整倍數，進一步抑制工頻噪聲，提升測量精度。

　　二、測試連接–采用三同軸電纜

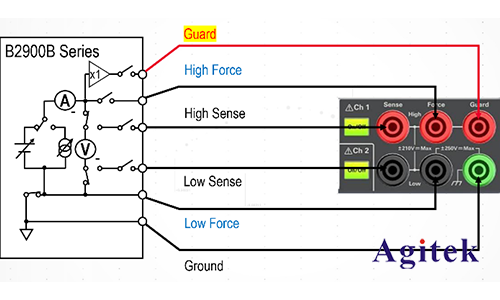

　　精密型源表，例如B2900B，共有6個輸出端子，默認為“香蕉頭”插拔方便，便于電路板的電源供電，或者電流測試不是非常極限的應用場合（nA級以上）。

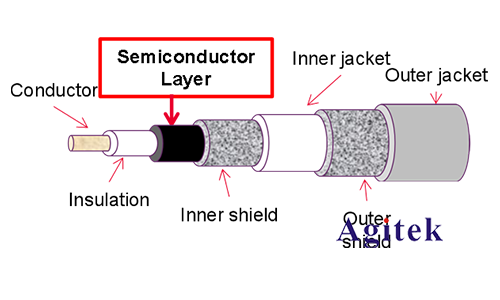

　　但在測量pA/fA極小電流時，普通BNC自身引起的漏電流可能超出需要測量的電流。這時需要采用三同軸（Triax）線纜。這種線纜通過在內外層直接增加一個等電位層（Guard）大大降低線纜引起的漏電流。

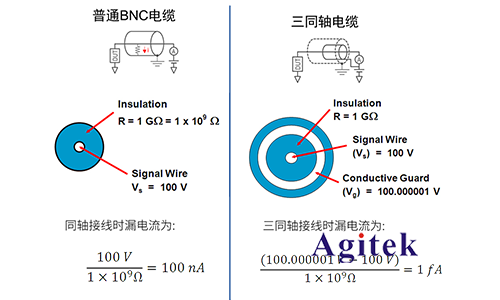

　　三同軸接線與普通BNC相比，漏電流相差100,000,000

　　N1297A/B轉接頭將B2900B源表輸出端子轉化成三同軸端口，同時高品質三同軸線纜16494A，以及插件元器件測試治具N1295A。

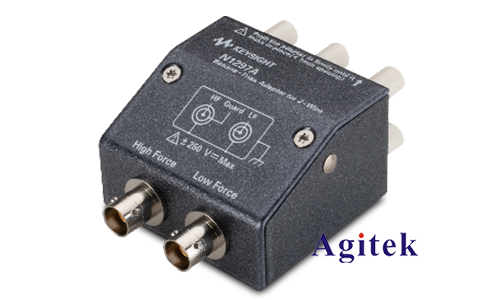

　　N1297A/轉換接頭

　　N1295A插件元器件測試治具

　　16494A三同軸電纜

　　以上就是是德B2912B雙通道源表測量精度的小秘籍的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
