如何用好示波器
因?yàn)閷?duì)于電源工程師來說,一旦產品出現問題,他們必須掌握波形、時序和測試正確的值,以幫助工程師分析和處理它。用事實說話,看看波形說話。如何有效地使測試數據正確和可靠是非常重要的。
正確的數字可以幫助他們,扭曲的波形和值只能誤導他們,讓他們相反,讓他們失去方向,做更多無用的工作。
我有時聽說很多小公司使用的示波器太低端,傳輸速率低,采樣率低。我認為我們可以抓住波形。我認為沒有必要買一個好的示波器。我認為示波器的操作人員很簡單,當然也不需要更標準化。
聽到他們對示波器的操作人員在測試前不做準備,就拿起來使用。事實上,這樣做是不正確的??赡苁遣僮魅藛T不正確導致測試結果失真,影響分析。即使是一些資深工程師也可能不必警惕一些細節。
為數不多的工程師缺乏對示波器的認識,如何有效更好地選擇示波器還有待提高。以下是我看到的為數不多的工程師經常犯的問題,分享我所掌握的一些知識。
1.為數不多的工程師直接拿起控制室進行測試,根本不檢查控制室是否必須賠償,示波器是否必須驗證。只有在一些大公司或經過培訓的工程師才會在選擇前做好準備。示波器必須在選擇前進行自校準和控制室補償調整。執行某種調整是使控制室與編碼管匹配。
當?shù)谝淮尾僮鲀x器和結果顯示多個編碼管的數據時,可以在斜面和水平方向校準數據,使時基、范圍和位置鏡像。例如,再次發生明顯的溫度變化(>5)°)必須時刻進行校準。
1.從管道編碼連接器上斷開任何控制室或電纜。確保儀器運行并預熱一段時間。RFile在(文件)菜單中,選擇Selfalignment(自校準)。
2.在Control(控制)選項卡上,點擊Startalignment(開始校準)。
3.Ralignmentstate(整體校準狀態)字段。Results(結果)選項卡中顯示每個編碼管道每個校準步驟的結果。
控制室補償調整的操作人員步驟如下:

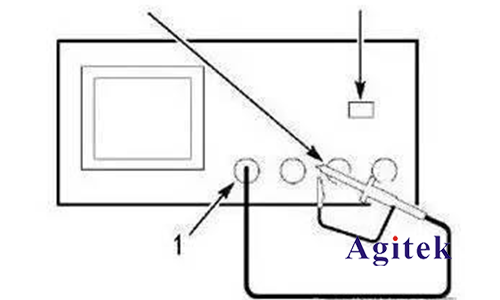

1.將示波器控制室連接到管道上,按前面板上的PRESET(預設)按鈕(左面板設置區域)。將控制室的信號端和參考地點連接到示波器面板上的參考輸出,然后按Autoset(自動設置)。只要選擇控制室鉤前端附件,請將信號針前端牢固連接到控制室,以確保正確連接。如波鎮所示:

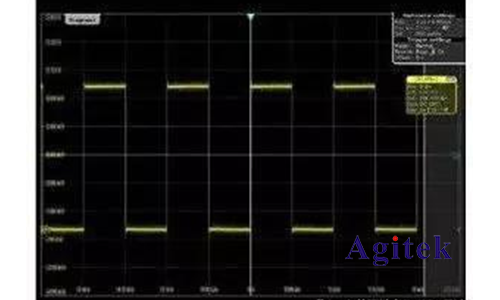

波鎮一控制室補償調整調整
2.檢查結果顯示波形的形狀??赡馨l(fā)生的情況如圖2所示。

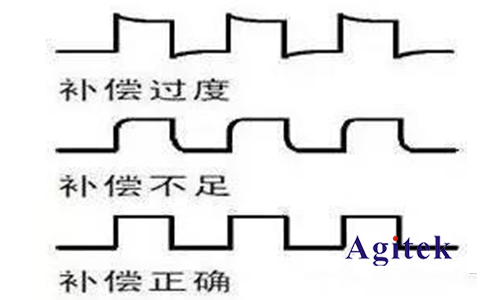

圖2補償過度、不足、正確
控制室必須調整過度和不足。以便更好地測試正確值。
3.只要波形不正確,請調整控制室。如下圖3所示,直至波形為上述補償正確波形。

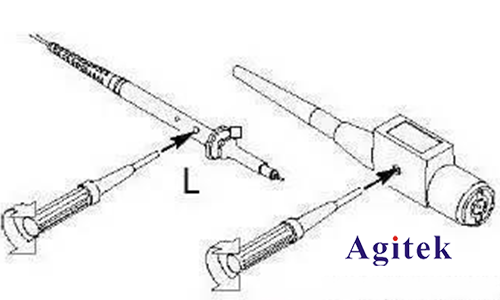

圖3補償控制室方法
以上兩點看似簡單,但往往被工程師忽略。為了使測量更準確,請保持警惕。這兩個校準功能應該在任何示波器中都具備。
