紅外熱像儀鏡頭的重要參數有哪些

發布日期:2023-03-15 16:50:12         瀏覽數:

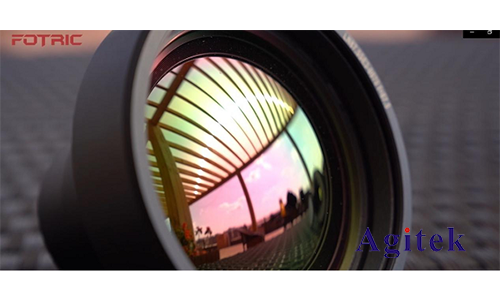

  紅外鏡頭是紅外熱像儀的重要組成部分,直接影響熱像圖的質量和溫度測量精度。如果你想選擇合適的熱像儀鏡頭,你必須知道這三個參數!

紅外熱像儀鏡頭的重要參數有哪些(圖1)

  1.視場角(FOV):指紅外鏡頭所能觀測到的范圍;

  2.空間分辨率(IFOV):指熱成像儀單個像素點覆蓋的范圍;

  3.最小成像距離:指紅外鏡頭的最小對焦距離,小于此距離將無法準確聚焦。

  接下來,我們用FOTRIC產品一一講解。

  一、視場角(FOV)

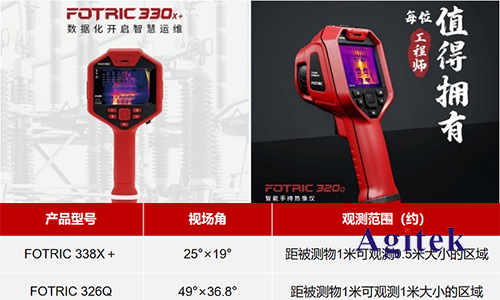

  以FOTRIC338XX為基礎,視角的大小決定了熱像儀的觀測范圍+以FOTRIC326Q為例,兩款熱像儀視角不同,觀測范圍也不同。

紅外熱像儀鏡頭的重要參數有哪些(圖2)

  注:如未特別注明,則為熱像標準配備鏡頭。

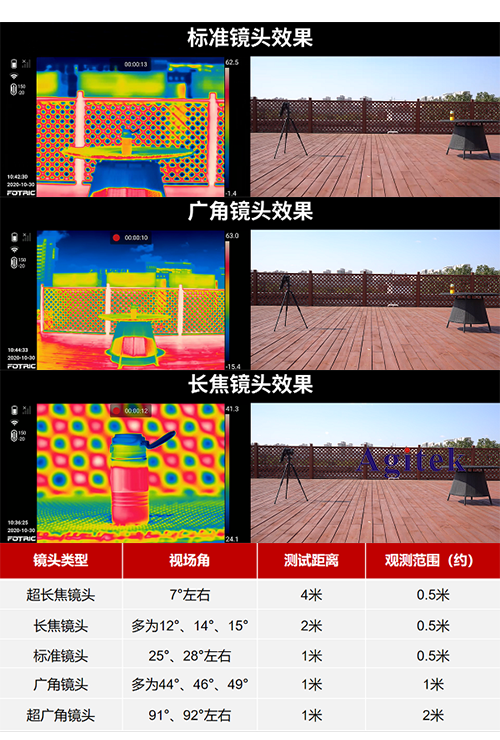

  為此,我們準備了一個小實驗。我們使用標準、廣角和長焦三種紅外鏡頭在固定距離測試相同大小的物體,看看觀測范圍有什么不同:

紅外熱像儀鏡頭的重要參數有哪些(圖3)

  實驗表明,在相同的測量距離下,紅外鏡頭的視角越大,測量范圍就越大。當測量對象較大且空間有限時,適用于廣角鏡頭,當測量對象較小且較遠時,適用于長焦鏡頭。

  二、空間分辨率(IFOV)

  空間分辨率通常用毫弧mrad來表示。

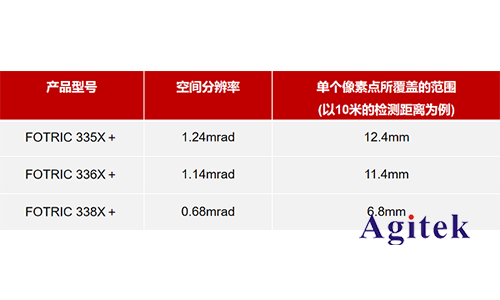

  FOTRIC 330X+例如,不同類型的熱像儀具有不同的空間分辨率。

紅外熱像儀鏡頭的重要參數有哪些(圖4)

  注:如未特別注明,則為熱像標準配備鏡頭。

  一般來說,熱像儀的空間分辨率值越小,可識別的像素點范圍越小,可以在相同的檢測距離或相同的檢測距離下測量較小的目標。

紅外熱像儀鏡頭的重要參數有哪些(圖5)

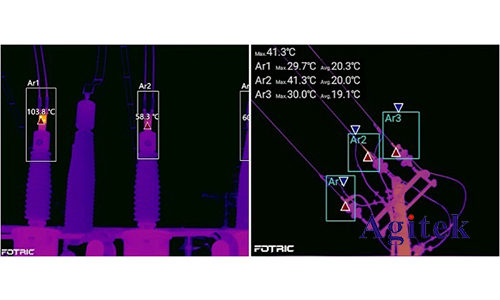

  通常,分辨率小的鏡頭主要用于室外,如檢測電力線路上的高絕緣子、線夾和電纜接頭。

  三、最小成像距離

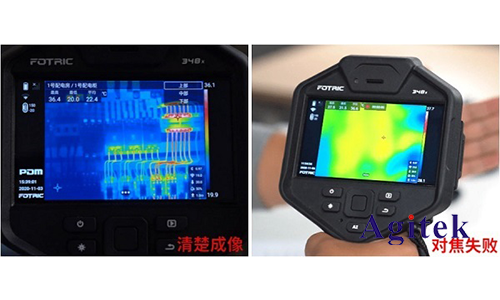

  最小成像距離是保證熱像儀成像清晰度的重要參數,小于最小成像距離不能準確聚焦成像。

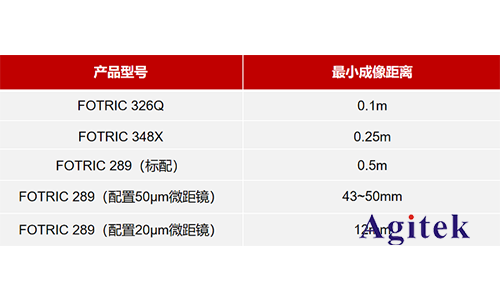

紅外熱像儀鏡頭的重要參數有哪些(圖6)

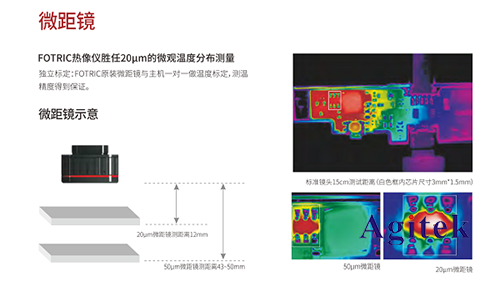

  FOTRIC 289是專家科研熱像儀,配備20臺μ微距鏡后,最小成像距離為12mm。

紅外熱像儀鏡頭的重要參數有哪些(圖7)

  再加上1024*768的超高紅外像素,能準確捕捉細微溫差,保證科研測溫精度。

紅外熱像儀鏡頭的重要參數有哪些(圖8)

  了解這三個參數,基本上可以根據自己的測溫需要選擇合適的紅外鏡頭。

  FOTRIC還為同一個紅外熱成像儀配備了多種可選鏡頭??蛻艨梢愿鶕?jù)不同的場景選擇合適的熱成像儀鏡頭,以達到準確測溫的目的。
