電子負載測試電池的方法
電池是一種廣泛使用的儲能介質。所有便攜式電子設備都需要配備電池。電池是每個人日常生活中不可或缺的手機、可穿戴設備、航空航天和熱門新能源汽車。根據設備的用途配備不同容量的電池。工程師們?nèi)绾卧u(píng)估電池的質量。
電池的參數很多,如標稱電壓、電池容量、最大輸出功率、最大電流等,大多數消費者可能最關心電池容量。電池容量是指在一定條件下(放電率、溫度、終止電壓等)釋放的電池,通常是安培的?小時為單位(簡稱A)?H)表示。
1.電池容量測試
電子負載的原理是控制內部功率MOSFET或晶體管的導通量(占空比),依靠功率管的耗散功率消耗電能。它能準確檢測負載電壓,準確調節負載電流。因此,電子負載是測試電池的好工具?,F(xiàn)在我們用鼎陽科技的SDL1030X測試電池,展示如何測試電池。SDL1030X是分辨率0.1mV/0.1mA,基本電壓電流精度可達0.05%,功率可達300W電子負載。本次測試的電池電壓為7.4V、鋰電池容量為5000mah。
1.1線纜連接
將電池的正負極直接連接到電子負載的輸入端,如下圖1所示。接入電子負載時應注意以下幾個方面:
A、電池和電子負載的正負極必須正確連接。
B、電纜必須滿足大電流,接口牢固,連接緊密。
C、當大電流(如大于5A)且電纜較長時,應考慮線路損壞。由于電線有阻抗,在大電流下會產生壓降,導致負載測量電壓低。為了消除這一誤差,需要使用電子負載的遠端補償功能(Sense功能)來消除電壓誤差。如下圖2所示,遠端補償功能的原理是Sense終端直接檢測被測設備的輸出端。當線路損壞電壓不容忽視時,自動補償線路損壞壓降,以確保被測設備的輸出電壓與負載獲得的輸入電壓一致)。測試電池的額定電流為2A,測試電纜只有20cm,因此無需使用遠端補償功能。

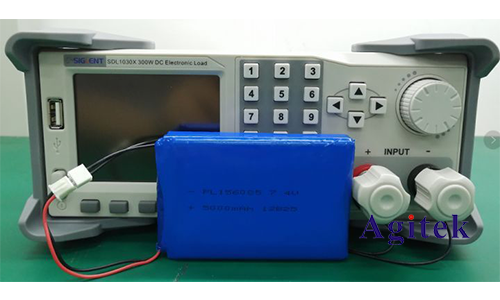

圖1測試連接實物圖

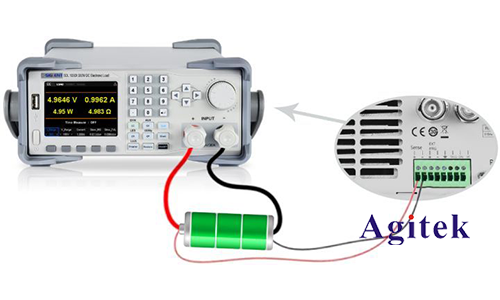

圖2Sense遠端補償連接圖
2.2設置停止條件
使用電池測試模式測試電池時,可以選擇CC、CP、CR模式對電池進行放電測試。在選擇放電模式時,需要設置電池放電的停止條件。停止條件包括:終止電壓、放電容量和放電時間。當滿足三者中的任何一個條件時,電池放電測試停止,負載自動停止拉載。用戶還可以選擇其中一個或兩個條件作為終止判斷條件,其他不必要的條件設置為“OFF”。
本次測試選擇CC模式下的“電壓”作為終止測試條件。以下是設置步驟
A、進入電池測試模式。按“Shift”+“CV并選擇“Battery測試。圖3所示。

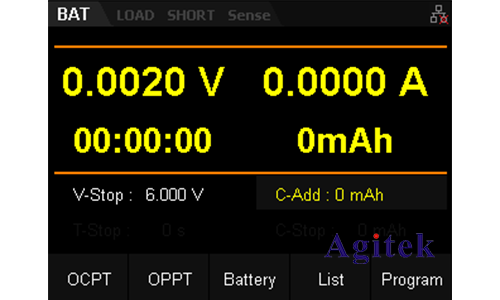

圖3進入電池測試模式
B、CC模式和參數設置。在電池測試界面的1/2頁,將“功能”設置為CC模式,將電流量程設置為5A,電壓量程為36V,放電電流為2A;如圖4。

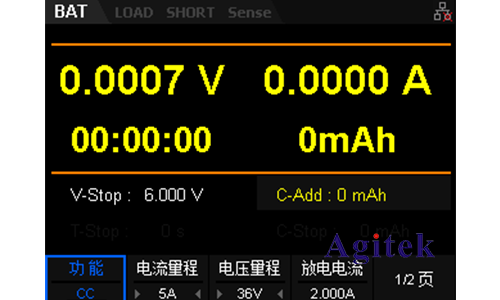

圖4CC模式及參數設置
C、設置終止條件參數?!敖K止電壓”可設置在電池測試界面的2/2頁、“放電容量”和“放電時間”。由于本次測試僅測試終止電壓的單一測試條件,終止電壓為6V(根據電池規格,低于6V的電池將無法正常供電),因此“放電容量”和“放電時間”設置為“放電容量”O(jiān)FF”;如圖5。

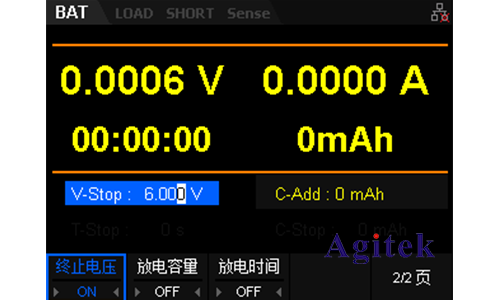

圖5設置終止條件參數
1.3開始測試
1.3.1啟動測試
按SDL1030X前面板的“參數設置和電纜連接并確認正確后”O(jiān)N/OFF按鈕,啟動測試。啟動測試后,SDL1030X將繼續以設定的額定電流消耗電池的電能。
1.3.2趨勢圖顯示
在測試過程中,我們可以按下前面板的Display按鈕,進入趨勢圖界面,查看被測信號的趨勢,如圖6所示。電子負載顯示實測電流隨時間變化的趨勢。再次按下Display,退出波形顯示界面,返回電池測試功能的主界面。

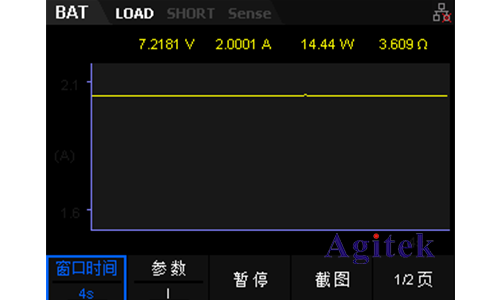

圖6放電電流趨勢圖
1.4測試結束
當電壓降至設定的6V電壓時,電子負載將停止拉載并結束測試,彈出“電池放電測試完成!”提示框。如圖7所示。

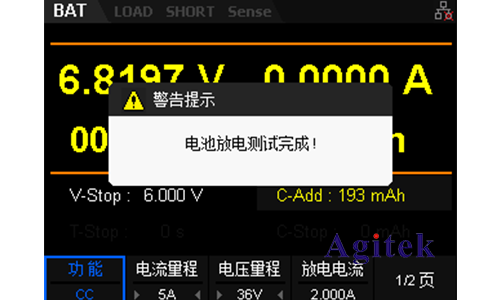

圖7結束提醒
2.測試結果

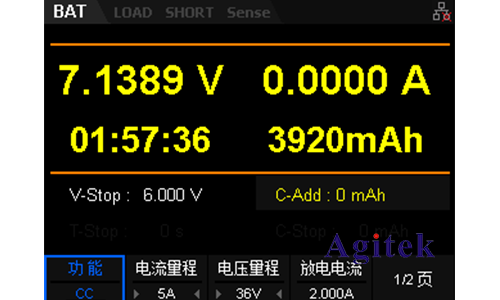

下圖8是測試結束后的截圖。從圖中可以看出,負載拉載后,電池空載,電壓升級到7.1389V,但此時電池沒有負載能力。
圖8測試結束

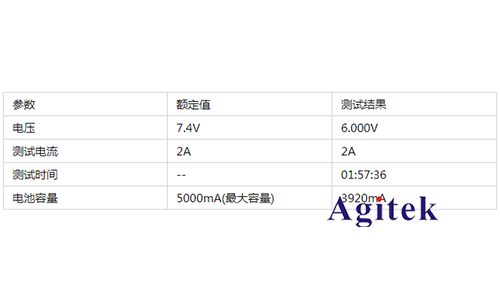

我們將測試結果和電池標稱參數制成表格。
從表格上看,測試電池在2A電流下持續放電,當電壓下降到6V時,需要1小時57分36秒。容量為3920ma。計算后,該電池容量為最大容量的78.4%
由于電池在使用過程中容量會逐漸下降,這個電池已經使用了一年半以上,結果還不錯。
3.結束
這一次,我們只介紹了各種電子負載測試電池方法之一。電子負載不僅可以設置終止電壓,還可以設置放電容量和放電時間來評估電池。此外,還可以設置CP和CR模式進行評估。為了充分了解電池的性能,應從多個方向、多個角度進行評估。
