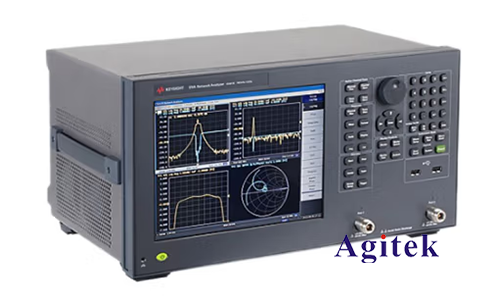

什么是矢量網絡分析儀？

　　首先，讓我們來看看矢量網絡分析儀的基本內容。

　　矢量網絡分析儀是一種電磁波能量測試儀。矢量網絡分析儀的原理和功能直接取決于系統的動態范圍指標。通過矢量網絡分析儀的電子延遲功能，實現了相位波動參數的測試。

　　通常，直接觀察插入的相位移并不是很有用，因為設備的電氣長度相位移比頻率呈負斜率（設備越長，斜率越大）。希望消除相位響應的線性部分，因為只偏離線性相位移會導致失真。使用網絡分析儀的電子延遲功能可能會抵消被測設備的電氣長度，導致與線性相位移的偏差，即相位波動（失真）。

　　矢量網絡分析儀不僅可以測量單端口網絡或兩端口網絡的參數范圍，還可以測量相位。矢量網絡分析儀可以用史密斯圓圖顯示測試數據。更方便工程應用和調試。矢量網絡分析儀具有多種功能，被稱為“儀器之王”。它是射頻和微波領域的萬用表。對用戶的專業技術要求仍然很高；向量網絡主要根據頻率進行劃分。頻率越高，價格自然就越高。

　　矢量網絡分析儀本身有一個信號發生器，可以掃描頻帶。如果是單端口測量，將激勵信號添加到端口，然后測量反射信號的范圍和相位。確定阻抗或反射。您還可以測量雙端口測量的傳輸參數。由于分布參數的明顯影響，網絡分析儀在使用前必須進行校準。

　　矢量網絡分析儀的誤差是什么？

　　矢量網絡分析儀在使用過程中不可避免地會產生一些誤差。那么，在什么情況下會產生誤差呢？矢量網絡分析儀有哪些類型的誤差？在這一部分，小編將介紹漂移誤差、開關重復誤差和系統誤差三個誤差。

　　(一)漂移誤差

　　漂移誤差是由測量校準后儀器或測量系統的性能變化引起的。矢量網絡分析儀的漂移誤差主要是由內部連接電纜的熱膨脹特性和微波變頻器的轉換穩定性引起的。保持校準精度的時間長度取決于測量環境中測量系統的漂移率。通常，允許分析儀完全預熱并提供穩定的環境溫度可以最大限度地減少漂移誤差。通過重新校準可以消除漂移誤差。

　　(二)開關重復性誤差

　　矢量網絡分析儀采用機械RF開關切換源衰減器設置。操作機械射頻開關后，接觸點的關閉可能與上次關閉不同；在這種情況下，會導致開關的可重復性錯誤，影響測量精度。

　　在進行關鍵的高精度測量時，可以減少開關重復性誤差的影響，避免設置開關衰減器。

　　(三)系統誤差

　　對于任何測量儀器，其硬件都不完全理想，矢量網絡分析儀也是如此。系統誤差是由矢量網絡分析儀實際硬件不完善引起的。通常認為這種類型的錯誤不會隨著時間的推移而改變，而是可重復和可預測的。系統誤差可以在測量校準過程中確定，誤差可以在測量中使用。校正算法進行校正。

　　矢量網絡分析儀有兩個基本誤差模型：8個誤差模型和12個誤差模型。8個項目的錯誤模型包括8個系統誤差，并要求矢量網絡分析儀同時使用4個接收器。12個項目的錯誤模型包括12個系統誤差，并要求矢量網絡分析儀同時使用3個接收器。12個誤差模型被廣泛使用，大多數矢量網絡分析儀嚴格使用12個誤差模型來表示誤差。
