如何使用頻譜分析儀

發布日期:2023-03-21 17:25:06         瀏覽數:

  頻譜分析儀是研究電信號頻譜結構的儀器,用于信號失真度、調制度、譜純度、頻率穩定度和交調失真等信號參數的測量,可用以測量放大器和濾波器等電路系統的某些參數,是一種多用途的電子測量?jī)x器。是從事電子產品研發、生產、檢驗的常用工具,應用十分廣泛,那么如何使用頻譜分析儀呢?下面安泰測試小編就帶大家一起看看:

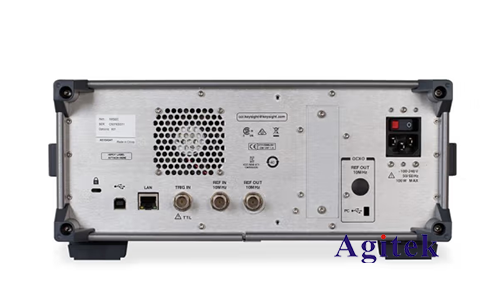

如何使用頻譜分析儀(圖1)

 ?、僬{(diào)整信號輸入大小

  如果頻譜分析儀的輸入過高,分析儀會產生非線性失真,測試結果會因失真而產生誤差;如果信號電平過低,信號可能會被分析儀的底部噪聲掩蓋,無法正確測量信號,這兩種情況都會降低測量的動態范圍。因此,在使用前,應清楚地了解信號的輸入范圍,并正確選擇輸入衰減。

  輸入射頻信號時,還應注意電纜特性阻抗與儀器輸入阻抗的匹配,否則信號不匹配會導致衰減,導致測量誤差。在有線電視系統中,電纜特性阻抗一般為75Ω,分析儀輸入阻抗一般為50Ω和75Ω在測量過程中,應正確選擇分析儀的輸入阻抗,以減少測量誤差。

  ②選擇信號檢波器

  頻譜分析儀中的信號檢波器有峰值檢波和取樣檢波,峰值檢波是一種常用的類型。中頻濾波器的輸出與中頻輸出的交流信號電平成正比。我們可以根據不同的信號測量指標選擇不同的檢測方法,如峰值檢測和噪聲檢測。

  ③垂直刻度的選擇

  在頻譜分析儀中,由于信號電平的顯著變化,一般采用對數刻度,檢波器前有對數放大器,對數放大器按對數函數壓縮信號電平,即輸入電平范圍V,輸出電壓范圍為L(zhǎng)GV,大大降低了檢測器檢測到的信號電平的變化,同時校準用戶為分貝的對數垂直刻度。此外,線性垂直刻度也可以根據不同的信號進行選擇,其表示的信號范圍較小。

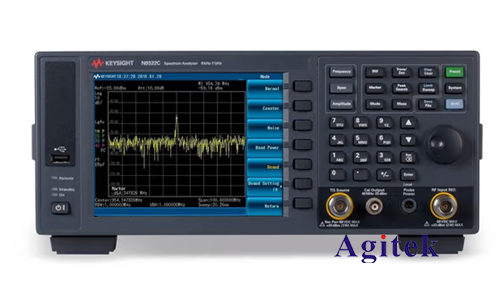

如何使用頻譜分析儀(圖2)
