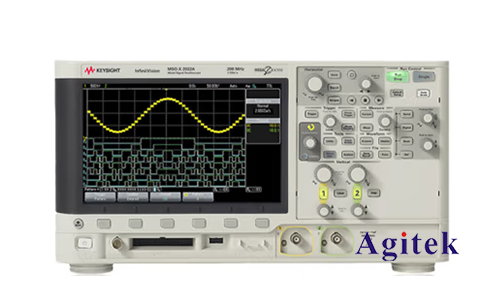

Agilent安捷倫示波器是一款功能強大的儀器，可用于捕獲和分析各種電子信號的波形。無論您是一位新手還是一個經驗豐富的工程師，本文將為您介紹如何在Agilent示波器上輕松記錄波形。

　　1.準備工作

　　在開始記錄波形之前，確保您已經完成以下準備工作：

　　-確保示波器已經正確連接到您要分析的電路或信號源。

　　-打開示波器并等待它完全啟動。

　　-確保示波器的設置處于默認狀態，或者根據需要進行調整。

　　2.設置觸發條件

　　觸發條件決定了示波器何時開始記錄波形。在Agilent示波器上，您可以執行以下步驟來設置觸發條件：

　　-轉到觸發菜單并選擇觸發類型（例如，邊沿觸發、脈沖觸發等）。

　　-配置觸發級別和觸發邊沿，以便示波器在檢測到特定條件時開始記錄波形。

　　3.設置時間和電壓基準

　　確定時間和電壓的基準非常重要，因為它們決定了波形的橫向和縱向比例。在示波器上進行如下設置：

　　-選擇合適的時間和電壓比例，以確保您能夠清晰地看到要記錄的波形。

　　-調整觸發位置，以便波形在屏幕上的位置適中。

　　4.啟動波形記錄

　　一旦您完成了觸發條件、時間和電壓基準的設置，您可以開始記錄波形：

　　-按下示波器上的"Run"按鈕或相似的按鈕，讓示波器開始記錄波形。

　　-等待示波器捕獲波形，它將在屏幕上顯示出來。

　　5.停止和保存波形

　　一旦您滿意波形的捕獲，您可以停止記錄并保存波形數據：

　　-按下示波器上的"Stop"按鈕，停止波形記錄。

　　-使用示波器的存儲功能將波形保存到USB驅動器、計算機或其他存儲設備中。

　　6.分析波形

　　保存的波形數據可以進一步分析，您可以使用示波器的內置工具或將數據導入到電子分析軟件中來執行各種分析任務。

　　這里可以幫助您在Agilent安捷倫示波器上記錄波形。無論您是在學習如何使用示波器還是需要執行具體的測量任務，這些步驟都將幫助您輕松地捕獲所需的波形數據。祝您在使用示波器時取得成功，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
