普源示波器如何用于測試波特圖

發布日期:2023-10-30 10:48:52         瀏覽數:

  波特圖是一種在射頻電路設計和分析中廣泛使用的工具,用于可視化和理解電路中的阻抗、傳輸線和匹配網絡等參數。而普源示波器則是一種高精度的測試設備,用于測量電路的S參數,提供了關于電路性能的重要信息。在本文中,我們將探討普源示波器如何用于測試波特圖,以及波特圖在電路設計和故障診斷中的重要性。

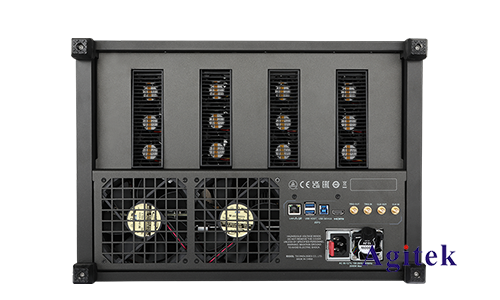

普源示波器如何用于測試波特圖(圖1)

  波特圖是一種復平面圖,用于圖示電路中的阻抗參數。它由美國工程師Philip H.Smith于1939年首次提出,至今仍然是射頻電路工程師的重要工具之一。波特圖可以幫助工程師理解電路中的傳輸線、阻抗匹配和衍射等現象,有助于更好地設計和分析射頻電路。波特圖的一大特點是其循環性,這意味著您可以沿著圖的任意一邊移動,而不需要離開圖表的邊界。這種性質使得波特圖非常適合用于頻率掃描和阻抗匹配分析。

  普源示波器是一種專用的測試設備,用于測量電路中的S參數。S參數是描述電路中信號傳輸和反射的參數,通常包括S11、S21、S12和S22等。S11表示輸入端的反射系數,S21表示從輸入到輸出的傳輸系數,S12表示從輸出到輸入的傳輸系數,S22表示輸出端的反射系數。通過測量這些參數,工程師可以了解電路的性能、匹配情況和信號損耗等重要信息。

  普源示波器通過在一定頻率范圍內變化輸入信號,并測量輸出信號,來獲取S參數。然后,這些參數可以用于構建波特圖。波特圖上的每個點對應著特定頻率下的電路阻抗,從而提供了電路性能的全面信息。通過測量不同頻率下的S參數,并繪制波特圖,工程師可以分析電路在不同頻率下的行為,識別阻抗不匹配、駐波比、傳輸線長度和衍射等問題。這有助于優化電路設計,確保它在所需的頻率范圍內正常工作。

  波特圖在電路設計和故障診斷中具有重要作用。首先,它可以用于阻抗匹配。通過分析波特圖,工程師可以確定電路的阻抗特性,并設計匹配網絡,以確保輸入和輸出阻抗匹配,最大程度地減小信號反射,從而提高電路性能。此外,波特圖還可以用于分析傳輸線的長度和特性,幫助工程師調整傳輸線,以滿足特定頻率下的性能要求。

  此外,波特圖還是故障診斷的有力工具。當電路出現問題時,通過測量S參數并繪制波特圖,工程師可以定位問題所在。例如,如果波特圖顯示駐波比(VSWR)異常,工程師可以追蹤到電路的問題,可能是阻抗不匹配或傳輸線損壞等。這有助于快速診斷問題并采取適當?shù)拇胧┬迯?fù)電路。

普源示波器如何用于測試波特圖(圖2)

  總之,普源示波器測試波特圖是一種強大的工具,用于分析電路的阻抗特性和S參數。它在射頻電路設計、匹配網絡設計和故障診斷中發揮著重要作用。通過測量S參數并構建波特圖,工程師可以更好地理解電路的性能,并采取適當?shù)拇胧﹣砀倪M設計或修復故障。因此,波特圖和普源示波器是電子工程師工具箱中不可或缺的工具,有助于推動無線通信和射頻技術的發展,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
