泰克示波器連續事件觸發設置

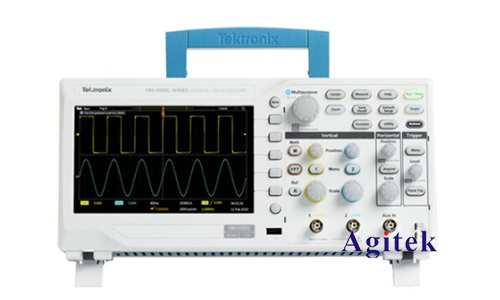

泰克示波器是一種廣泛用于電子工程和通信領域的測試儀器,它可以幫助工程師觀察和分析電壓信號的波形。其中一個重要的功能是事件觸發設置,它可以讓用戶捕獲并分析連續事件的波形。本文將詳細介紹泰克示波器的連續事件觸發設置,以及如何正確配置它以獲得準確的波形數據。
波形觸發是示波器的一個關鍵功能,它允許用戶在特定條件下捕獲波形。連續事件觸發是一種常見的觸發方式,它用于捕獲周期性信號或連續發生的事件。以下是一些關于泰克示波器連續事件觸發設置的重要方面:
1.觸發源選擇:在泰克示波器上,首先要選擇觸發源。觸發源可以是通道輸入、外部信號(External Trigger)或其他信號源,具體取決于您的測試需求。在連續事件觸發中,通常選擇與您要分析的信號相同的通道輸入作為觸發源。
2.觸發類型選擇:泰克示波器支持多種觸發類型,包括邊沿觸發、脈沖寬度觸發、視頻觸發等。對于連續事件觸發,通常使用邊沿觸發來捕獲信號的上升沿或下降沿。您可以選擇觸發類型,以確保捕獲您感興趣的事件。
3.觸發電平設置:觸發電平是觸發條件的閾值。您可以設置觸發電平來確保只有當信號達到或超過指定電平時才觸發。這對于濾除噪聲或捕獲特定信號非常重要。
4.觸發模式選擇:泰克示波器通常支持自動觸發和單次觸發模式。在連續事件觸發中,通常選擇自動觸發模式,這使示波器能夠持續捕獲事件,而不需要手動干預。
5.觸發延時設置:觸發延時允許您設置觸發點相對于波形的位置。這對于查看波形中的特定部分非常有用。您可以將觸發點設置在波形的任何位置,并選擇觸發點前后的時間范圍。
6.觸發靈敏度設置:觸發靈敏度控制觸發條件的嚴格程度。您可以調整觸發靈敏度以適應信號的變化程度。較低的靈敏度會更容易觸發,而較高的靈敏度會更嚴格。
7.頻率設置:在連續事件觸發中,通常需要設置信號的頻率范圍,以確保捕獲周期性事件。這可以通過設置水平時間基準來實現。
8.觸發事件記錄:一旦觸發成功,泰克示波器會記錄事件,并將波形數據顯示在屏幕上。您可以使用示波器的控制面板或軟件界面來查看捕獲的波形數據,分析事件的性質和特征。
9.觸發信號分析:波形觸發后,您可以使用示波器的分析工具來進一步分析捕獲的波形數據。這包括測量信號的頻率、幅度、相位等,以幫助您更深入地理解事件。
10.存儲和導出:一旦捕獲的波形數據滿足您的需求,您可以選擇將數據存儲在示波器內部存儲器中,或?qū)⑵鋵?dǎo)出到外部存儲設備或計算機以進行進一步分析或報告生成。
在使用泰克示波器進行連續事件觸發設置時,需要根據您的具體測試需求和被測信號的特性來合理配置觸發條件。正確配置觸發條件將有助于獲得準確的波形數據,并幫助您更好地理解和分析電路中發生的事件。
總之,泰克示波器的連續事件觸發設置是電子工程師和技術人員在測試和分析電子信號時的重要工具。通過正確配置觸發條件,您可以捕獲和分析連續事件的波形,幫助解決問題和優化電子電路設計。不同型號的泰克示波器可能具有不同的設置選項,因此在使用示波器之前,建議仔細閱讀用戶手冊以了解特定示波器的功能和設置,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
