泰克示波器怎么抓電流波形

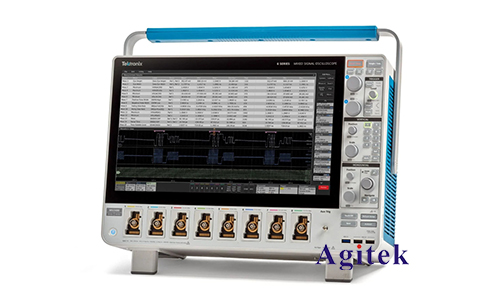

泰克示波器是一種常用的電子測量儀器,可以用來測量和顯示電壓、電流等信號的波形。要抓取電流波形,你需要連接示波器的探頭,并對示波器進行適當?shù)脑O(shè)置。以下是一個關于如何使用泰克示波器抓取電流波形的介紹:
抓取電流波形:探索泰克示波器的魔力
在現代電子學中,泰克示波器是無可替代的工具之一,其多功能性和精準度在電路調試和信號分析中發揮著關鍵作用。其中,抓取電流波形是理解和診斷電子系統的重要步驟之一。
泰克示波器可以通過適當?shù)脑O(shè)置和探頭連接來捕獲電流波形。首先,確保你的示波器和探頭適用于測量電流,這通常需要專用的電流探頭。接著,按照以下步驟進行操作:
步驟一:準備工作
在連接之前,確保斷開電路中的電源,并對電路進行必要的安全措施,確保自身和設備安全。選擇適當?shù)碾娏魈筋^并連接到示波器的輸入通道上。
步驟二:設置波形顯示
打開示波器并選擇正確的測量范圍和時間基準。電流信號可能會有不同的幅度和頻率,因此選擇合適的垂直和水平尺度以確保波形能夠清晰可見,并且不會超出示波器的測量范圍。
步驟三:連接到電路
將電流探頭連接到要測量的電路中。確保探頭正確連接到電流路徑,并且保持良好的接觸以獲得準確的測量結果。
步驟四:觀察和分析波形
啟動示波器并觀察屏幕上顯示的波形。通過調整示波器的設置,可以捕獲和分析電流信號的特征,例如波形的形狀、幅度、頻率等。利用示波器的觸發功能,可以穩定顯示電流波形,使其更易于分析。
步驟五:記錄和保存數據
一旦獲得所需的電流波形,你可以選擇記錄或保存數據以備將來參考。示波器通常具有存儲功能,可以保存波形數據或?qū)⑵鋵?dǎo)出到其他設備進行進一步分析和處理。
使用泰克示波器抓取電流波形需要仔細的準備和正確的操作步驟。通過合適的探頭連接和示波器設置,你可以清晰地觀察和分析電流信號的波形特征,從而更好地理解電子系統的運行情況。泰克示波器作為一種強大的工具,為電子工程師提供了豐富的信息,幫助他們解決各種電路問題并進行準確的測量和分析,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
