泰克示波器觸發的正確方法

發布日期:2023-12-11 11:48:42         瀏覽數:

  泰克示波器是一種廣泛應用于電子工程領域的重要儀器,用于觀察和分析電壓隨時間變化的波形。正確地設置觸發是有效使用示波器的關鍵之一,因為它決定了何時示波器開始捕捉和顯示波形。以下是關于泰克示波器觸發的正確方法的介紹:

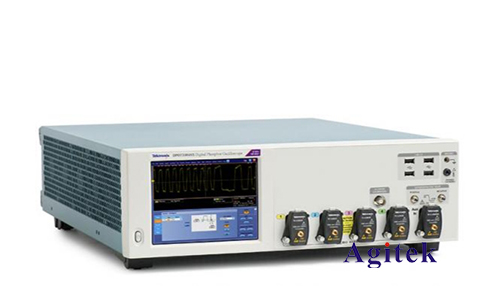

泰克示波器觸發的正確方法(圖1)

  正確的觸發是泰克示波器使用中至關重要的一環。在觀察電壓波形時,觸發功能決定了何時示波器開始采集數據并顯示波形,這對于獲取清晰、穩定的波形至關重要。使用泰克示波器的正確觸發方法不僅涉及設置觸發類型和水平,還包括對觸發源和觸發耦合的選擇。

  首先,選擇適當?shù)挠|發類型是必要的。泰克示波器通常提供多種觸發模式,包括邊沿觸發、脈沖寬度觸發、視頻觸發等。邊沿觸發是最常用的模式之一,它允許用戶基于信號的上升沿或下降沿觸發示波器。對于頻率穩定的波形,邊沿觸發是一個不錯的選擇。而脈沖寬度觸發則可用于檢測脈沖信號的寬度變化,視頻觸發則適用于處理視頻信號。

  其次,設置觸發水平是確保正確觸發的關鍵。觸發水平?jīng)Q定了波形何時被觸發并顯示在屏幕上。通過調整觸發水平,可以使波形在屏幕上以**方式穩定顯示。合適的觸發水平應該位于波形的一個穩定部分,這樣可以確保波形在屏幕上持續顯示而不會跳動或失真。

  另外,選擇觸發源也是正確設置觸發的關鍵。觸發源是指用于觸發波形顯示的信號源。它可以是示波器輸入端的通道,也可以是外部信號源。根據需要,選擇適當?shù)挠|發源對于捕捉所需的波形非常重要。例如,如果想要觸發顯示通道一的信號,應該將觸發源設置為通道一。

  最后,觸發耦合的選擇也會影響觸發的準確性。示波器通常提供AC和DC耦合模式。AC耦合會通過濾除直流分量來觸發信號,這對于觀察交流信號很有用。而DC耦合則會考慮信號的全部內容,包括直流成分。選擇合適的耦合方式可以根據波形的特性來調整,確保觸發能夠精確地捕捉到所需的信號。

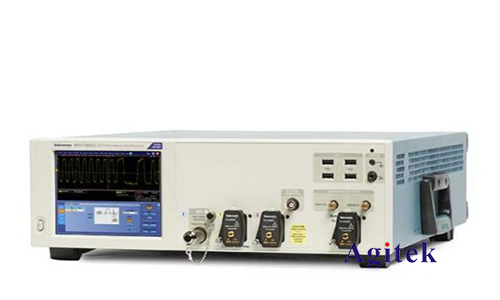

泰克示波器觸發的正確方法(圖2)

  總的來說,正確設置觸發對于泰克示波器的使用至關重要。合適的觸發類型、觸發水平、觸發源以及耦合方式是確保獲得清晰、穩定波形的關鍵。熟練掌握這些設置方法可以幫助工程師和技術人員更準確、更有效地分析和診斷電路中的信號問題,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
