如何利用Excel輕松創建任意波形?
使用Excel構建任意波形,并將其傳輸?shù)饺我獠ㄐ伟l(fā)生器。
在從零開始創建任意波形時,大多數工程師要么采用工程編程環境,比如Matlab、LabVIEW或VEE,要么采用免費或收費的定制任意波形軟件套件。這些是很好的工具,但如果你不常用的話,它們的價格就顯得比較昂貴,并且學會使用也比較耗時。多數工程師未曾想到的另一個方案是Excel。
Excel是構建定制任意波形的好工具,因?yàn)樗鼉?nèi)置有先進的算術運算功能,能夠處理大量數據(波形點),并且早已成為每個人電腦中必備的軟件。那么問題就變成,“如何將波形從Excel轉移到任意波形發生器?”,Excel和現代化任意波形發生器有一個共同點,即CSV文件格式。Excel可以讀取CSV文件,并且Excel電子表格可以保存為CSV文件?,F(xiàn)代化任意波形發生器可以從CSV文件中讀取和創建任意波形。若要將CSV轉移到任意波形發生器,只需將文件從PC轉移到任意波形發生器的前面板,然后將其加載到波形存儲器中。

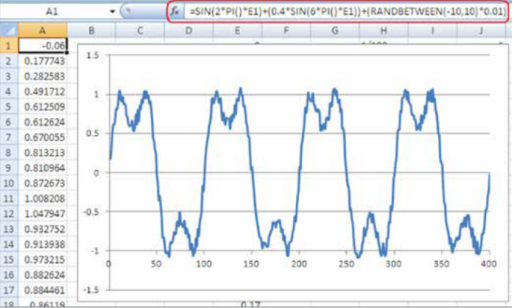

我們來看個例子。通過使用Excel,可以創建一個任意波形,它由正弦波加上三次諧波噪聲和任意噪聲構成。Excel電子表格的屏幕快照如下所示。注意繪制出的任意波形結果,用于創建波形的內置Excel功能用紅色圈出。

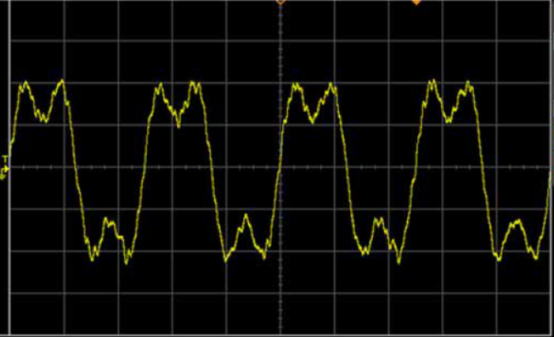

然后,將Excel電子表格另存為CSV文件。再通過U盤將該文件轉移到任意波形發生器。任意波形發生器重建任意波形,然后下面的示波器屏幕快照捕獲到該任意波形。
可以看到,Excel提供了一種簡單、免費創建任意波形的方法,而CSV文件格式使得任意波形可以方便地傳輸?shù)饺我獠ㄐ伟l(fā)生器。如果你喜歡使用軟件環境來生成任意波形,或者你需要更先進的算術運算功能而Excel無法滿足需求,你仍然可以避免必須遠程連接你的任意波形發生器并對其編程。大多數編程環境,如Matlab和LabView,都有用于讀寫CVS文件的API。只需讓你的程序?qū)⑷我獠ㄐ螌?xiě)入CSV文件,然后將其傳輸?shù)饺我獠ㄐ伟l(fā)生器,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
