普源示波器阻抗設置

發布日期:2024-01-16 15:50:11         瀏覽數:

  普源示波器是一種用于測量電信號波形的儀器,廣泛應用于電子、通信、醫療等領域。在使用示波器時,正確設置阻抗是非常重要的,因?yàn)樗苯佑绊懙綔y(cè)量結果的準確性和信號的質量。在本文中,我們將深入探討普源示波器阻抗設置的重要性以及如何正確進行設置。

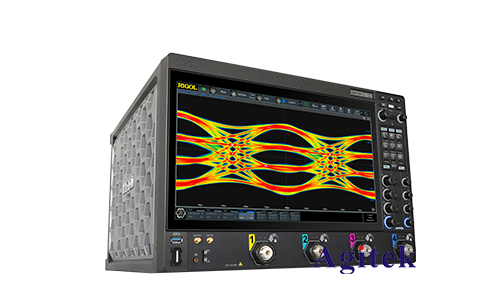

普源示波器阻抗設置(圖1)

  首先,理解阻抗的概念對于正確設置示波器至關重要。阻抗是電路對交流信號的阻礙程度,通常用歐姆(Ω)表示。示波器的輸入阻抗是指示波器輸入端對電路的負載效應,它會對被測電路的波形產生影響。普源示波器通常提供50Ω和1MΩ兩種輸入阻抗選擇,用戶需要根據具體的測量要求來進行合適的設置。

  在選擇阻抗時,有幾個關鍵因素需要考慮。首先是被測電路的阻抗。如果被測電路的輸出阻抗較低,通常選擇50Ω輸入阻抗可以最大程度地減小信號失真。而如果被測電路的輸出阻抗較高,選擇1MΩ輸入阻抗可以減小對被測電路的負載影響,確保測量結果的準確性。

  其次,需要考慮信號頻率。在高頻情況下,50Ω輸入阻抗通常更為適用,因?yàn)樗梢詼p小傳輸線的反射,提高測量的穩定性。而在低頻情況下,1MΩ輸入阻抗則更為合適,可以減小對被測電路的負載影響,避免引入額外的失真。

  此外,還需要注意示波器的帶寬。在高頻測量中,選擇合適的帶寬可以確保測量信號的準確性。如果示波器的帶寬較低,可能會導致信號失真或無法捕捉到高頻成分。因此,在選擇阻抗的同時,也要考慮示波器的帶寬,并根據實際需求進行合理的匹配。

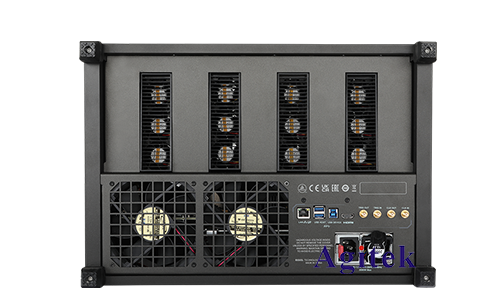

普源示波器阻抗設置(圖2)

  總的來說,普源示波器阻抗設置是一個綜合考慮電路阻抗、信號頻率和示波器帶寬等因素的過程。正確的阻抗設置可以最大程度地保護被測電路,提高測量的準確性和可靠性。在實際應用中,用戶應根據具體的測量需求仔細選擇和調整示波器的阻抗,以獲得**的測量效果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
