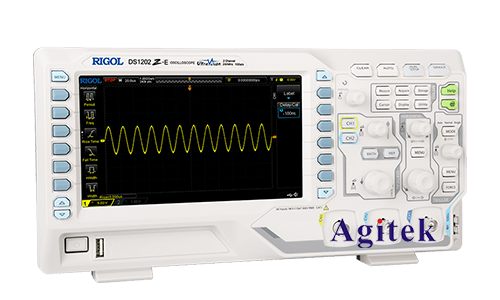

普源示波器是一種廣泛用于電子測量和調試的儀器，其功能強大，可測量多種信號參數。在電子電路設計和故障排除過程中，占空比是一個重要的參數，它描述了一個周期內信號的高電平時間與總周期時間的比例。本文將深入探討使用普源示波器測量信號占空比的方法，以幫助工程師更好地理解和利用這一功能。

　　一、占空比的基本概念

　　占空比（Duty Cycle）是指一個周期內高電平時間與總周期時間的比值，通常以百分比表示。其計算公式為：

　　[text{占空比}=frac{text{高電平時間}}{text{總周期時間}}times 100%]

　　在電子電路中，占空比是衡量周期性信號特性的重要參數，例如方波、脈沖等。

　　二、普源示波器的占空比測量功能

　　普源示波器通常配備了占空比測量功能，使得工程師能夠直觀地了解信號的工作狀態。占空比測量功能通?？梢栽谑静ㄆ鞯牟藛沃姓业?，用戶可以選擇需要測量的信號通道，然后設置相應的測量參數。

　　三、測量步驟

　　以下是使用普源示波器測量信號占空比的基本步驟：

　　1.連接信號源：將待測信號正確連接到示波器的輸入通道。確保連接正確，以避免測量錯誤。

　　2.選擇測量通道：在示波器的菜單中選擇需要測量占空比的信號通道。通常，示波器具有多個通道，用戶可以根據需要選擇相應的通道進行測量。

　　3.設置觸發條件：配置觸發條件，確保示波器能夠穩定地捕獲待測信號的周期。觸發條件的設置通常包括觸發源、觸發電平等參數。

　　4.調整水平和垂直尺度：根據信號的幅值和頻率調整示波器的水平和垂直尺度，以確保信號能夠清晰地顯示在示波器屏幕上。

　　5.啟用占空比測量功能：進入示波器的測量菜單，啟用占空比測量功能。這通常可以通過選擇相應的測量類型或測量參數來完成。

　　6.讀取測量結果：示波器會自動計算并顯示信號的占空比。用戶可以在示波器屏幕上直接讀取測量結果，通常以百分比形式顯示。

　　7.分析和調試：根據占空比的測量結果，工程師可以進一步分析和調試信號，以確保電路的正常工作。

　　四、注意事項

　　在使用普源示波器進行占空比測量時，工程師需要注意以下幾點：

　　1.信號幅值：確保示波器的垂直尺度足夠大，以便清晰顯示信號的高電平和低電平。

　　2.觸發條件：設置適當?shù)挠|發條件，以確保示波器能夠準確地捕獲信號的周期。

　　3.測量精度：確認示波器的測量精度，尤其是在高頻率或小幅值信號的情況下，以避免測量誤差。

　　4.信號穩定性：確保被測信號穩定，避免因信號抖動或波形不穩定導致測量結果不準確。

　　通過使用普源示波器的占空比測量功能，工程師可以方便地獲取周期性信號的重要參數，為電子電路的調試和優化提供有力的支持。合理的測量步驟和注意事項能夠確保測量的準確性和可靠性，使工程師能夠更加高效地分析和解決問題。在實際工程應用中，充分利用示波器的功能，將有助于提高工作效率，確保電路設計的穩定性和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
