安捷倫示波器如何測試串口

發布日期:2024-01-26 15:01:10         瀏覽數:

  安捷倫示波器是一種高性能的測試儀器,廣泛用于電子工程師和技術人員進行信號分析和故障排除。其中,串口測試是其應用領域之一,為了確保串口通信的可靠性和穩定性,正確的測試方法顯得尤為重要。本文將詳細介紹如何使用安捷倫示波器進行串口測試,包括必要的設置和步驟。

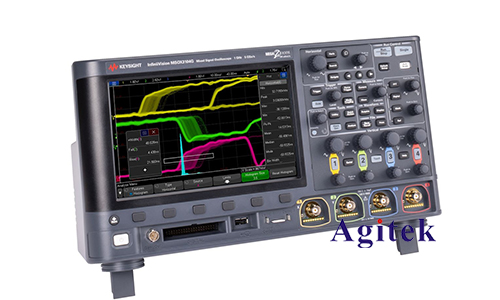

安捷倫示波器如何測試串口(圖1)

  一、準備工作:

  在進行串口測試之前,需要做好以下準備工作:

  1.連接示波器:將安捷倫示波器通過合適的連接線與待測試的設備的串口相連。

  2.電源供應:確保示波器和被測設備都有穩定的電源供應。

  3.串口參數了解:了解被測設備串口的通信參數,如波特率、數據位、停止位等。

  二、設置示波器:

  1.打開示波器:接通示波器電源,并等待其啟動。

  2.選擇通道:確保選擇了正確的示波器通道,通常是選擇與連接線相對應的通道。

  3.設置觸發條件:在示波器上設置觸發條件,確保能夠捕捉到串口通信的有效信號??梢赃x擇觸發邊沿、電平等條件。

  4.設置水平和垂直尺度:調整示波器的水平和垂直尺度,以便更清晰地觀察串口信號的波形。

  三、配置串口參數:

  1.選擇串口:在示波器界面上選擇串口測試功能。

  2.設置串口參數:輸入被測設備串口的通信參數,如波特率、數據位、停止位等,確保與被測設備一致。

  3.打開串口:打開示波器上的串口,建立與被測設備的連接。

  四、監測串口波形:

  1.觀察波形:在示波器屏幕上觀察串口通信的波形圖,確保波形清晰、穩定。

  2.分析數據:使用示波器的數據分析功能,檢查串口通信中的數據傳輸是否符合預期。

  3.檢測異常:關注波形中是否有異常信號,如噪聲、干擾等,這可能是串口通信出現問題的線索。

  五、記錄和分析結果:

  1.保存數據:將串口通信的波形圖保存下來,作為記錄和分析的依據。

  2.分析結果:根據波形圖和示波器的數據分析結果,判斷串口通信是否正常,如果有異常,進一步分析問題的原因。

  3.調整參數:如果發現問題,可以嘗試調整串口參數,重新測試,直到問題解決。

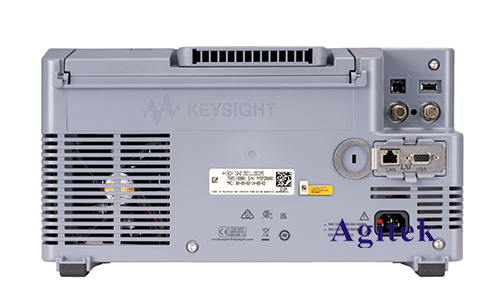

安捷倫示波器如何測試串口(圖2)

  通過使用安捷倫示波器進行串口測試,我們能夠全面了解串口通信的波形和數據,快速準確地定位問題,從而提高串口通信的可靠性和穩定性。在實際工程中,合理使用示波器,結合良好的測試流程,將大大提高工程師們的工作效率和設備的性能,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
