頻譜分析儀和示波器的區別

發布日期:2024-02-05 10:23:10         瀏覽數:

  在電子測量領域,頻譜分析儀和示波器是兩個不可或缺的工具,它們?cè)诓煌姆矫姘l(fā)揮著關鍵的作用。盡管它們都是用于分析電信號的儀器,但它們的原理、功能和應用領域卻存在顯著的差異。本文將深入探討頻譜分析儀和示波器的區別,幫助讀者更好地理解它們各自的特點和應用。

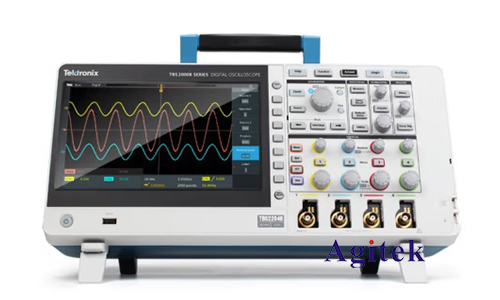

頻譜分析儀和示波器的區別(圖1)

  一、基本原理:

  1.頻譜分析儀:

  頻譜分析儀是一種用于測量信號頻譜特性的儀器。它基于傅里葉變換原理,將時域信號轉換為頻域信號,顯示信號在頻率上的分布情況。頻譜分析儀可以幫助工程師了解信號的頻率成分,識別干擾源,分析調制技術等。它廣泛應用于通信、無線電、音頻等領域。

  2.示波器:

  示波器主要用于顯示信號的時域波形。它通過測量電壓隨時間的變化來呈現波形圖,幫助工程師分析信號的幅值、周期、頻率等特征。示波器適用于檢測電路中的故障、驗證信號質量、觀察脈沖響應等方面,是電子工程師日常工作中不可或缺的工具。

  二、功能特點:

  1.頻譜分析儀:

  頻率分辨率高:頻譜分析儀能夠提供高精度的頻率分辨率,使用戶能夠準確地分析信號的頻譜分布。

  廣譜覆蓋:適用于處理寬帶信號,可覆蓋從直流到射頻范圍的頻率。

  實時性能:現代頻譜分析儀通常具有實時采集和分析信號的能力,適用于對動態信號的監測和分析。

  2.示波器:

  時域分辨率高:示波器能夠提供高時域分辨率,使用戶能夠觀察到信號的詳細波形。

  波形捕獲:能夠捕獲瞬態信號,幫助工程師分析電路中的瞬時現象。

  多通道測量:示波器通常具有多通道功能,允許同時觀察和比較多個信號。

  三、應用領域:

  1.頻譜分析儀:

  通信領域:用于分析調制、解調過程,檢測無線電頻譜占用情況。

  音頻工程:用于音頻信號的頻譜分析,幫助調音師調整音頻設備。

  射頻工程:適用于射頻信號的分析和優化,如天線調諧等。

  2.示波器:

  電路調試:用于觀察電路中各個部分的波形,幫助發現和解決問題。

  數字信號處理:用于分析數字信號的波形,觀察數據傳輸過程中的時域特性。

  控制系統分析:通過觀察控制系統的響應波形,進行系統性能分析。

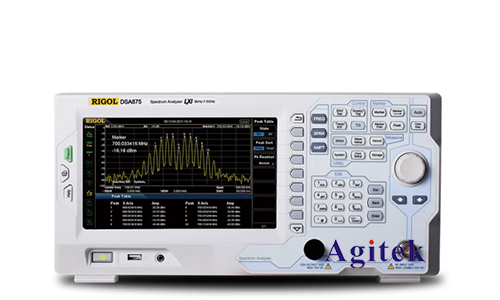

頻譜分析儀和示波器的區別(圖2)

  頻譜分析儀和示波器在電子測量中各自扮演著重要的角色,通過對信號的不同方面進行分析,為工程師提供了全面的信息。頻譜分析儀主要關注信號的頻率特性,而示波器則主要關注信號的時域波形。工程師在實際應用中需要根據具體任務選擇合適的儀器,以便更有效地進行電子系統的設計、調試和維護。這兩個工具的協同使用,有助于全面理解和解決電子系統中的各種問題,推動科技的不斷發展,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
