示波器如何設置帶寬

發布日期:2024-02-05 10:24:04         瀏覽數:

  在電子測量領域中,示波器是一種不可或缺的儀器,用于觀察和分析電信號的波形。示波器的性能取決于多個因素,其中帶寬是一個至關重要的參數。在這篇文章中,我們將深入探討示波器帶寬的設置方法,以確保準確且可靠的測量結果。

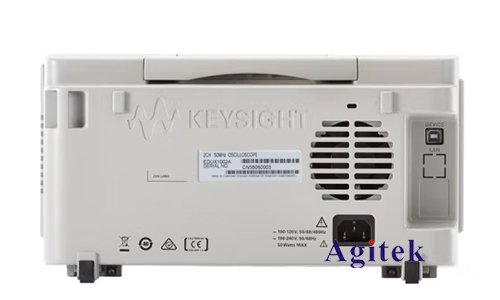

示波器如何設置帶寬(圖1)

  1.什么是示波器帶寬?

  示波器帶寬是指示波器能夠傳遞的最高頻率范圍。它是通過3dB帶寬來定義的,即在這個頻率下,輸入信號的幅度下降到原始值的70.7%。帶寬的選擇對于捕捉和顯示高頻信號至關重要,因為低帶寬示波器可能無法準確還原高頻信號的細節。

  2.測量信號頻率

  在設置示波器帶寬之前,首先需要了解被測信號的頻率范圍。使用頻譜分析儀或信號發生器等設備,測量信號的最高頻率和主要頻率成分。這將有助于確定所需的示波器帶寬。

  3.示波器帶寬選擇的基本原則

  3.1考慮信號頻率的兩倍

  通常,示波器的帶寬應選擇被測信號頻率的至少兩倍。這是基于奈奎斯特定理的原則,以確保能夠準確還原和顯示輸入信號的快速變化。

  3.2預算考慮

  考慮到經濟和實際應用,示波器的帶寬選擇也需要與預算相符。高帶寬的示波器通常更昂貴,因此在選擇時需要權衡性能和成本。

  3.3適應未來需求

  在選擇示波器帶寬時,考慮到未來的需求也是重要的。選擇一個略高于當前需求的示波器,以適應未來更高頻率信號的測量要求,可以延長儀器的使用壽命。

  4.使用示波器帶寬標定

  一些高級示波器具有帶寬標定功能,可以在使用前對示波器進行校準。這種標定可以確保示波器在整個頻率范圍內提供準確的測量結果。遵循制造商提供的帶寬標定步驟,以確保示波器的性能得到最大程度的發揮。

  5.避免過度采樣

  在設置示波器帶寬時,避免過度采樣也是一個關鍵因素。過度采樣會導致噪聲和混疊效應,影響測量的準確性。根據示波器的帶寬,適當選擇采樣率以避免這些問題。

  6.實際案例:數字通信系統

  以數字通信系統為例,這種系統通常包含高頻率的信號。在這種情況下,選擇示波器帶寬時需要考慮信號中包含的高頻成分,以確保捕捉到整個信號的波形細節。

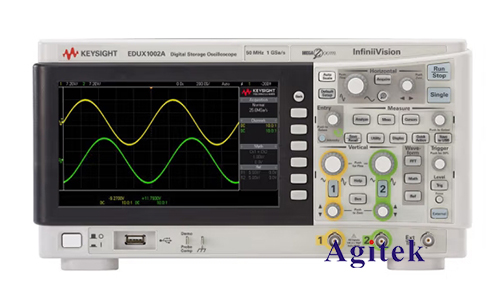

示波器如何設置帶寬(圖2)

  在電子測量中,示波器是一項關鍵的工具,而帶寬設置直接關系到測量結果的準確性。通過理解被測信號的頻率特性、遵循帶寬選擇的基本原則、考慮預算和未來需求,以及進行示波器帶寬標定,可以確保儀器在各種應用中都能夠表現出色。在實際應用中,合理設置示波器帶寬,將為工程師和科研人員提供更精準、可靠的電子測量數據,推動科技的不斷發展,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
